盒飯機說明書

FSLY-5C-001L

湖南興元科技股份有限公司

前言

        感謝您選用本公司生產的產品！

        為了使您盡快輕松自如的操作本產品，我們隨機配備了內容詳盡的用戶手冊，您可獲取有關產品介紹、使用方法等方面的知識。使用本產品之前，請仔細閱讀我們隨機提供的所有資料，以便您能更好地使用該產品。

在編寫本手冊時我們非常認真和嚴謹，希望能給您提供完備可靠的信息，然而難免有錯誤和疏漏之處，請您給予諒解并由衷地歡迎您批評和指正。如果您在使用該產品的過程中發現什么問題，請及時撥打我們的服務熱線，感謝您的支持和合作！

規格參數

注意事項

安裝機器前，請仔細閱讀以下說明：

• 由于機器有一個冷卻裝置，因此應將其垂直運輸，并且在完成拆包和安裝后2小時后才可連接到電源。

• 收到機器后請檢查機身、玻璃和地腳是否完好無損，配件是否齊全。

• 機身為鋼制材料，安裝及移動時請委托專業人員，避免人員傷害和機器損壞。

• 擺放地面必須堅硬、平整，不良的安裝有可能導致傾斜、觸電、著火或燒傷。

• 請選擇合適的地面安裝此設備，設備在運行過程中應保持垂直狀態，前后和橫向的最大傾斜度為5%（~2°）。

• 擺放場所必須防潮、防雨，防止?jié)B水導致線路短路和燒壞電路板。

• 擺放場所必須防熱源的直接輻射，保證通風、散熱良好，以確保機器制冷效果。

• 確保機器不受濕氣、灰塵、污垢等的影響。特別注意確保通風柵格通風流暢，沒有任何遮擋物。

• 機器后側與墻的距離不小于50cm，多臺機器的相互間距不小于20cm，門能敞開的角度至少是135°，確保機器性能良好和上貨方便。

• 未經廠家專業人員指導不得擅自拆卸、改裝，避免發生事故。

• 機器的安裝區域需要有標準穩定的220V 市電電壓，電源插座必須是帶接地的16A三孔插座，不能通過煤氣管、自來水管、電話線、避雷針接地，接地端的接地電阻應小于4Ω。

• 在連接到電源之前，確保電源特性與機器的一致。

• 應合適的安裝電源插座，以方便機器與電源斷開。

• 不要使用有破損的電源線和插線排，防止漏電危機人身安全。

• 如果電源線損壞，應由制造商或售后服務或類似的合格人員進行更換，以防止危險。

• 電源的接線必須牢固穩定，接觸不良的電源線會影響機器的使用性能。

• 禁止在機器內放入易燃物品，防止發生火災或爆炸。

• 有異常燒焦味、煙或火等情況，請馬上將電源插頭拔掉，并與專業維修人員聯系。

• 當機器出現故障無法使用時，請在聯系售后人員時提供機器正面和機器編碼的照片，以便售后人員確認配件型號及故障處理。

• 對機器進行更換配件或清理維護時，請先切斷電源，防止觸電或損壞機器設備。

• 經常清洗，可防止故障發生，延長機器的使用壽命。

• 請使用清水清洗機器，切勿使用濃縮產品清洗機器（可能會腐蝕油漆并改變顏色）。

• 清洗電子設備時，切勿使用過濕的毛巾清洗，防止設備進水短路燒壞。

• 清掃冷凝器時請戴上手套，鋁片部位使用長毛刷進行的清理，防止劃傷手。

• 上貨時請先關閉壓縮機再上貨，以減少外部空氣中的水蒸氣進入機器內液化，防止背后漏水和壓縮機鋁片結霜堵塞，如蒸發皿內的水滿了，請及時倒掉。

• 因設備帶微波爐加熱裝置，請勿使用金屬外包裝盒，因為微波爐在加熱時會與金屬容器產生電火花并反射微波，既損傷爐體又做不熟食物。

• 請勿售賣帶殼食物像雞蛋等。在煎煮帶殼食物時，也要事先用針或筷子將殼膜刺破，以免加熱后引起爆裂、飛濺弄臟爐壁。

• 測試時，請勿在微波爐未放入食品之前，啟動微波爐加熱，以免空載運行時損壞磁控管。

目錄

1專業術語 6

2產品概述 7

2.1產品介紹 7

2.2工作原理介紹 8

2.3功能模塊介紹 8

2.3.1溫度控制系統介紹 8

2.3.2升降系統介紹 10

2.3.3貨道模塊介紹 11

2.3.4微波爐系統介紹 13

3安裝與使用流程 14

3.1售賣機安裝 14

3.2售賣機使用流程 15

4安卓與操作界面介紹 16

4.1安卓系統及APP介紹 16

4.2購買介紹 16

4.2.1購買界面介紹 16

4.2.2支付界面介紹 17

4.3 APP功能管理設置介紹 17

4.3.1補貨與商品管理 18

4.3.2貨道管理 20

4.3.3系統設置 23

4.3.4支付系統設置 24

4.3.5制冷與加熱設置 24

4.3.6故障診斷 25

4.3.7升降系統 25

4.3.8APP設置 26

5設備維護 27

6常見問題解答 27

7常見故障處理 29

1專業術語

對下文中會出現一些術語統一解釋，方便閱讀理解。

安卓板：  運行安卓系統和售賣APP 的電路板。

主板：  售貨機控制板，控制錢幣系統，貨道等的電路板。

觸摸屏：  分為21.5 寸，32 寸，46 寸等能夠觸摸的紅外或電容顯示屏。

售賣APP：   運行在安卓板上面，用于售賣商品的應用程序。

興元安全啟動程序: 用來啟動“售賣APP”，監控“售賣APP”是否異常退出。確保“售賣APP”運行。

安卓觸摸一體機：將安卓板和觸摸屏整合到一起就稱為安卓觸摸一體機。

上位機：   硬件上面指安卓板，軟件上面指安卓系統和售賣APP。

下位機：    硬件上面指主板，軟件上面指主板程序。

溫控儀：   調節溫度變化的控制電路板。

電控箱： 主板，驅動板，安卓一體機，升降機系統，壓縮機等除微波爐及微波爐風扇的供電系統。

壓縮機： 用于制冷的模塊。

PTC： 用于加熱的模塊。

蒸發風扇： 使冷氣或熱氣在箱體內循環作用。

散熱風扇：       售貨機背部下面的大風扇，用于給冷凝器散熱降溫用。

溫控探頭： 溫度傳感器。

光電檢測： 光電檢測傳感器，檢測有無物體（商品）經過。

2產品概述

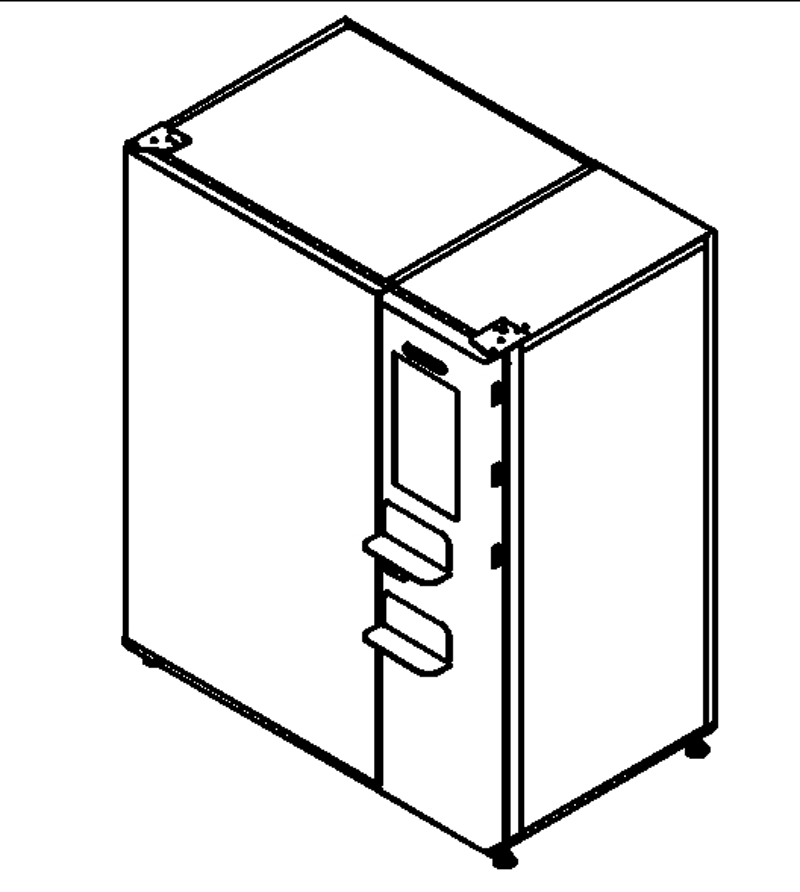

2.1產品介紹

本產品采用側面出貨設計理論，升降臺傳輸商品，確保了商品在出貨時不受損壞；皮帶貨道優化了傳統貨道對商品的局限性，滿足了大范圍的商品需求；智能售賣APP操作簡單明了，方便運營維護及顧客選貨，一鍵式掃臉支付，優化了支付方式。

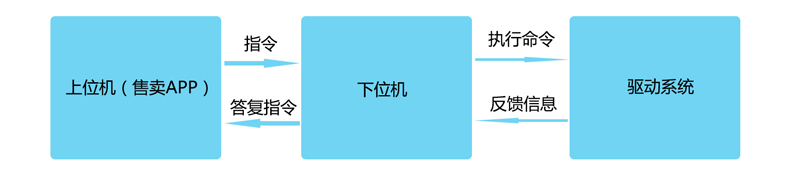

2.2工作原理介紹

下位機接收到上位機的指令后，通過控制驅動系統執行操作命令；售賣機售賣信息及各傳感器狀態經過下位機處理后，發送給上位機。

2.3功能模塊介紹

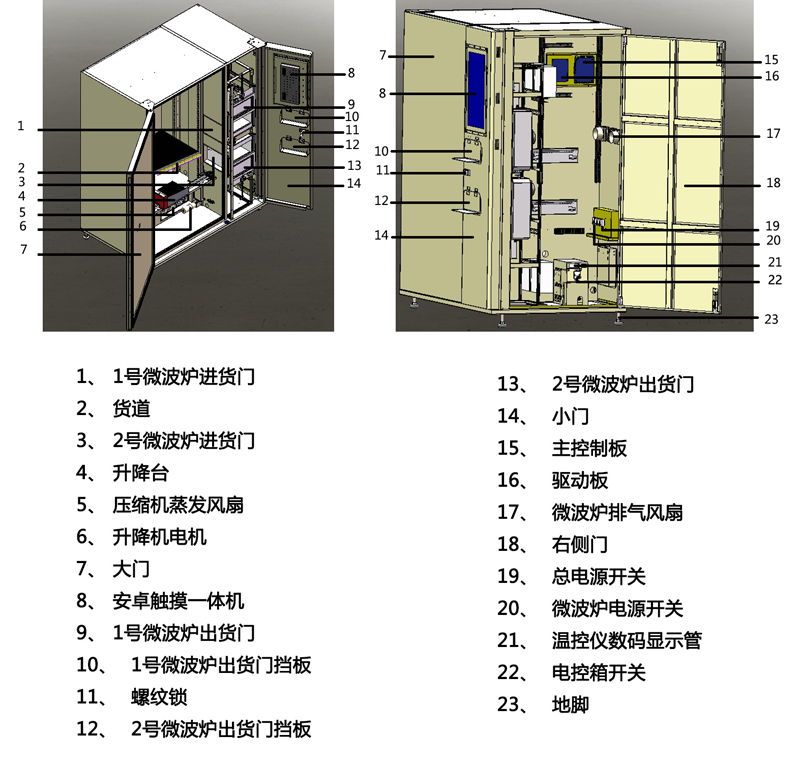

售賣機由機箱、電控箱供電系統、溫度控制系統、升降系統、貨道模塊、微波爐系統、驅動模塊、主控制模塊、安卓觸摸屏控制模塊組成。

電控箱供電系統：電控箱供電系統好比售賣機的“心臟”，為設備提供電的輸出（微波爐供電除外）。

主控制模塊：主控制模塊類似于售賣機的“大腦”，控制著設備各個部件的運作情況。

2.3.1溫度控制系統介紹

2.3.1.1組成

溫度控制系統由壓縮機、PTC、散熱風扇、蒸發風扇、溫控儀等組成；溫控儀控制壓縮機制冷、PTC制熱、化霜。

2.3.1.2溫控儀工作模式及溫度控制設置

方式一：在APP功能管理設置界面選擇“制冷與加熱設置”，在“溫度控制設置”中設置溫控儀工作模式以及設置溫控儀的控制溫度。

方式二：在電控箱上長按"上綠色按鈕"5秒進入溫度設置界面，上鍵設置控制溫度增加，下鍵設置控制溫度減小；長按“下紅色按鈕”5秒進入?yún)?shù)設置界面，其中參數設置為E03(溫度回差)，E06(化霜周期，單位為小時)，E07(化霜時間，單位為分)，E08(工作模式，模式有：關閉、制冷、加熱、恒溫)，E09(溫控儀地址，其中“0”代表溫控儀控制主機，“1、2….”代表溫控儀控制從機)。（通過溫控儀上面的按鈕設置溫度的時候，溫度上限和下限不再起作用）。

模式顯示：COL（制冷模式），HHH（制熱模式），CUH（恒溫模式），PPP（溫控儀關閉模式），PP1（溫控儀通過時間控制處于關閉的模式），F(xiàn)AN（化霜）。

故障顯示：EA2（壓縮機斷路），EA4（蒸發風扇斷路），EA6（散熱風扇斷路），EA8（PTC斷路），LL（溫控探頭故障）。

2.3.1.3溫控儀工作邏輯

2.3.1.3.1工作邏輯

制冷模式：溫控儀開機30秒后，當溫控探頭溫度大于（設定溫度+回差溫度），啟動壓縮機，再10秒后啟動蒸發風扇，當溫控探頭溫度小于等于設定溫度的時候，壓縮機和蒸發風扇同時停止。

制熱模式：溫控儀開機30秒后，當溫控探頭溫度低于（設定溫度-回差溫度），同時啟動PTC和蒸發風扇，當溫控探頭溫度大于等于設定溫度的時候，PTC停止，60秒后風扇停止。

恒溫模式：溫控儀開機30秒后，當溫控探頭溫度大于（設定溫度+回差溫度），啟動壓縮機，再10秒后啟動蒸發風扇，當溫控探頭溫度小于等于設定溫度的時候，壓縮機和蒸發風扇同時停止。當溫控探頭溫度低于（設定溫度-回差溫度），同時啟動PTC和蒸發風扇，當溫控探頭溫度大于等于設定溫度的時候，PTC停止，60秒后風扇停止。

2.3.1.3.2化霜邏輯

化霜周期從溫控儀開機的時候就開始計時，計時到達化霜周期后，在制冷，制熱，恒溫模式下，都會啟動化霜，蒸發風扇開啟，化霜時間結束后，蒸發風扇關閉，化霜結束。30秒后重新進入之前的工作模式。

2.3.1.3.3溫控探頭故障下如何工作

對于遇到溫控探頭故障的情況，在制冷模式下，壓縮機和蒸發風扇保持工作30分鐘，化霜30分鐘，如此反復。制熱模式下，PTC和蒸發風扇工作30分鐘，停止30分鐘，如此重復工作。

2.3.2升降系統介紹

2.3.2.1平移升降機

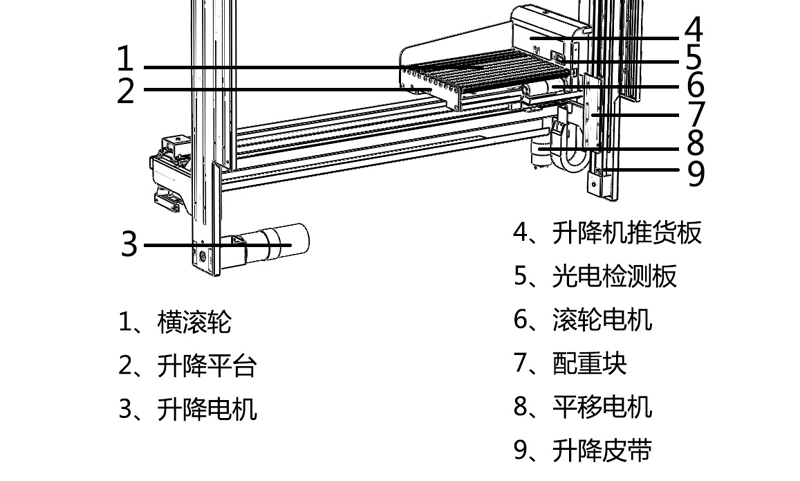

2.3.2.1.1組成

2.3.2.1.2平移升降機工作原理

升降平臺通過設置層定位脈沖來確定每層貨道高度位置，通過設置盒子脈沖來確定每個貨道水平位置，由此準確無誤的確定了升降平臺停在每個貨道的高度位置和水平位置。

在貨道皮帶和升降平臺滾輪的共同作用下，將商品從貨道取出放入升降平臺，光電檢測檢測到有商品時，升降臺運行至進貨口門處，再由升降平臺推貨板將商品推送到取貨斗中，光電檢測沒有檢測到商品時，升降機、升降平臺運行至原點，售賣機提示卡貨，貨款退回。

貨道皮帶和升降臺滾輪的運動使得商品從貨道傳送到升降臺上，當升降臺上關電檢測傳感器檢測到商品時，控制板通過設定滾輪和皮帶旋轉的時間來確定商品到升降臺上的最佳位置。

2.3.3貨道模塊介紹

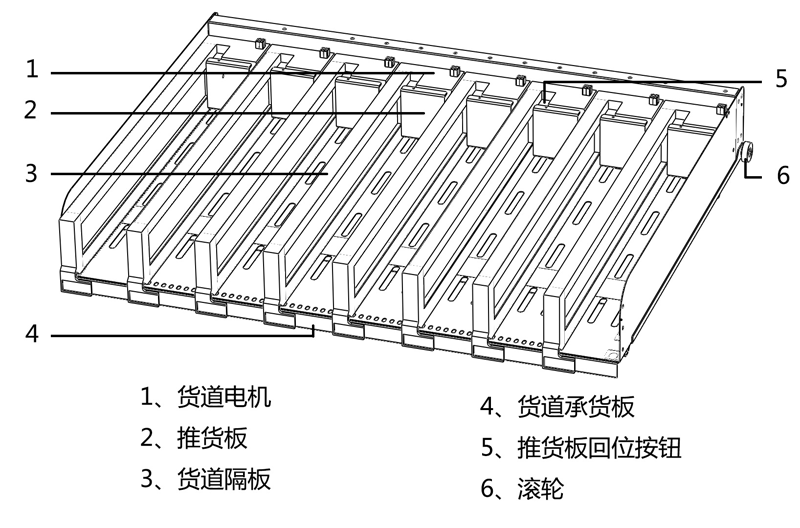

2.3.3.1推式貨道

2.3.3.1.1組成

2.3.3.1.2推式貨道工作介紹

貨道電機通過皮帶驅動推貨板向前動作，推貨板將商品從貨道中推出，推式貨道可以根據商品的寬度進行自由的調整，貨道隔板可以左右調節從而確定寬度來適用所需商品；商品售賣完推貨板置于最前時，可以通過推貨板回位按鈕將推貨板置于初始位置。

售賣機通過設定的超時時間和停止時間來控制推貨板向前的運動時間。

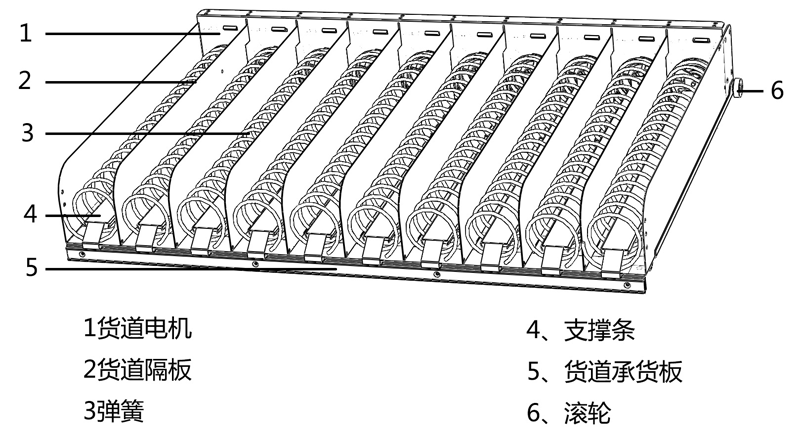

2.3.3.2彈簧貨道

2.3.3.2.1組成

2.3.3.2.2彈簧貨道工作介紹

貨道電機驅動彈簧旋轉，商品順著彈簧旋轉的方向向前推送，彈簧旋轉一圈便可將商品全部推送出來。支撐條可以使不規則、小巧不易擺放的商品更加容易的出貨，擺放商品時將商品向里邊傾斜。

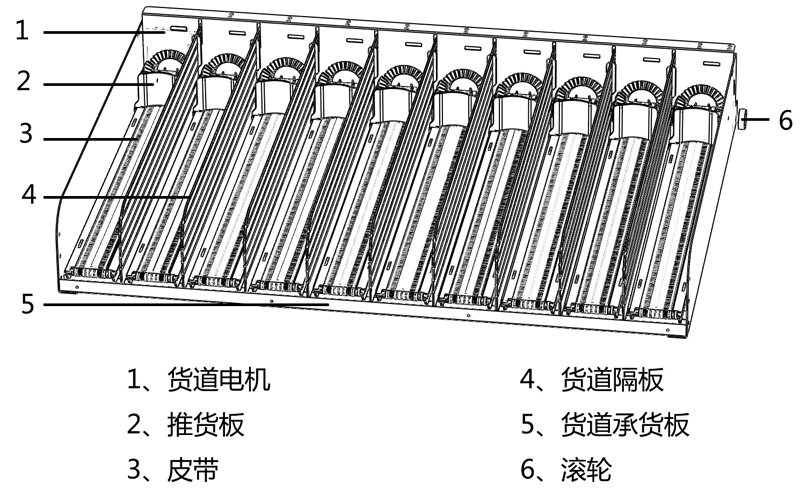

2.3.3.3皮帶貨道

2.3.3.3.1組成

2.3.3.3.2皮帶貨道工作介紹

貨道電機驅動皮帶旋轉，將商品從貨道內傳送出，多個皮帶貨道可以一起聯動來售賣大件商品，推貨板可輔助傳送商品。

售賣機通過設定皮帶的超時時間和停止時間來控制皮帶旋轉的時間。

2.3.4微波爐系統介紹

2.3.4.1組成

微波爐系統由微波爐前門（出貨門）、微波爐后門（進貨門）、磁控管、微波爐電源、排煙管、風扇等組成。

2.3.4.2微波爐工作原理

微波加熱的原理簡單說來是：當微波輻射到食品上時，食品中總是含有一定量的水分，而水是由極性分子（分子的正負電荷中心，即使在外電場不存在時也是不重合的）組成的，這種極性分子的取向?qū)㈦S微波場而變動。由于食品中水的極性分子的這種運動。以及相鄰分子間的相互作用，產生了類似摩擦的現象，使水溫升高，因此，食品的溫度也就上升了。用微波加熱的食品，因其內部也同時被加熱，使整個物體受熱均勻，升溫速度也快。

2.3.4.3微波爐系統工作過程及注意事項

電源經過總閘開關之后單獨給微波爐供電，當盒飯進入微波爐后，微波爐系統通過上位機發出的指令以及微波爐前后門是否關閉來判斷是否開啟微波爐加熱，微波爐前后門未關閉或關閉不到位的情況下微波爐不會啟動加熱，加熱過程中微波爐前后門被強行打開，微波爐會立即終止加熱。

微波爐使用注意事項：

1、不要將眼睛緊靠微波爐5厘米之內去觀看微波爐工作。因為眼睛對微波最敏感，以免受到不必要的傷害。

2、忌使用金屬器皿，如:鐵、鋁、不銹鋼、搪瓷等金屬器皿，不僅導致微波爐加熱效率降低，加熱均勻性差，還會使微波與金屬接觸產生火花，發生危險，嚴重時還會損壞磁控管。

3、忌使用封閉容器，帶硬質外殼的食品，如生雞蛋等不要放入微波爐內加熱，否則容器內的空氣會因加熱后體積膨脹而產生爆裂、飛濺弄臟爐壁。當加熱用塑料袋密封的食品時，請剪去一角作為出氣孔。

4、忌將盒飯機置于封閉的室內，應該選擇在干燥通風的地方，應避免放在有熱氣、水蒸氣和自來水可進入或濺入微波爐里面去的地方，以免導致微波爐內電器元件的故障，同時應注意盒飯機后側微波爐散熱孔不要被物品覆蓋。

5、測試時，請勿在微波爐未放入食品之前，啟動微波爐加熱，以免空載運行時損壞磁控管。

6、微波爐工作時，應遠離爐體，雖有安全保險，還要防止萬一發生微波輻射傷害人體。

3安裝與使用流程

3.1售賣機安裝

售賣機安裝時機器后側與墻的距離不小于50cm，多臺機器的相互間距不小于20cm，門能敞開的角度至少是135°，確保機器性能良好和上貨方便；擺放地面必須堅硬、平整，設備在運行過程中應保持垂直狀態，前后和橫向的最大傾斜度為5%（~2°），不良的安裝有可能導致傾斜、觸電、著火或燒傷，擺放場所必須防潮、防雨，防止?jié)B水導致線路短路和燒壞電路板。

在連接到電源之前，確保電源特性與機器的一致，應合適的安裝電源插座，以方便機器與電源斷開，不要使用有破損的電源線和插線排，防止漏電危機人身安全，如果電源線損壞，應由制造商或售后服務或類似的合格人員進行更換，以防止危險，電源的接線必須牢固穩定，接觸不良的電源線會影響機器的使用性能。

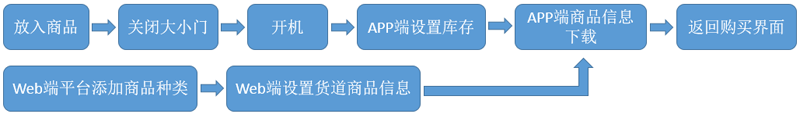

3.2售賣機使用流程

1、收到售賣機之后，按照注意事項、安裝說明正確的擺放售賣機。

2、將設備后側電源線上鑰匙取下，把鑰匙插入前門鎖芯內，如設備使用螺紋鎖，待鎖把彈出之后逆時針旋轉鎖把即可打開大門，如設備使用搖把鎖，待鎖把彈出之后向下旋動鎖把即可打開大門。

3、打開大門之后，檢查貨道是否擺放正常，升降機、進貨門有無異常，剪掉貨道前沿兩邊的扎帶（每層貨道前沿兩側用扎帶將貨道固定用來確保運輸途中安全），使得貨道可以朝外拉出，方便擺放商品。

4、打開右側門，檢查線路連接是否正常，接線端口有無松動，天線是否擺放正確，出貨門有無異常，微波爐處電機及微動開關是否正常。

5、皮帶貨道、推式貨道在第一次擺放商品或更換商品時，請先進行商品購買測試，調整皮帶的最佳停止時間和超時時間，具體測試方法詳見問題解答。

6、測試完成之后，將商品正確的擺放到貨道上，商品位置不能超過貨道外邊緣，貨道上推貨板應置于最后（注意：盒飯機商品不能用黑色外包裝）。

7、關閉大門，接通電源（本機使用16A電源插頭，使用時應使用對應16A插孔），打開主電源開關、電控箱電源開關、微波爐電源開關、溫控儀開關，關閉右側門。

8、在APP界面上先進行貨道商品庫存設置，進入功能管理設置界面選擇“補貨與商品管理”->“庫存設置”，在對應的貨道上設置真實的庫存數。

9、設置貨道商品信息時，需先在web端管理平臺添加商品種類，設置此ID下售賣機貨道商品。

添加商品種類：登錄www.xynetweb.com，輸入銷售或者售后給您分配的用戶名和密碼，在左側菜單欄中選擇“我的商品”，點擊右側頁面上方的“添加”，填入所需要售賣的商品信息，設置完成之后點擊保存。

貨道商品設置：web平臺左側菜單欄中選擇“我的售貨機”，右側頁面中找到此ID下的售賣機選擇“管理”中的“商品設置”，對應的貨道選擇真實擺放的商品，設置完成之后點擊保存。

詳細具體流程參考web平臺網頁右上角“請點擊下載操作手冊”。

10、在web端管理平臺設置商品信息時，可以同時綁定用戶的收款賬戶，收款方式有微信、支付寶、銀聯等。綁定賬戶的具體流程參考web平臺網頁右上角“請點擊下載操作手冊”。

11、在售賣APP功能管理界面，“補貨與商品管理”菜單欄下“商品設置”中點擊“商品一鍵設置”邊下載或更新了貨道商品信息。

12、售賣APP返回至購買界面，并進行購買測試。

4安卓與操作界面介紹

4.1安卓系統及APP介紹

本售賣APP是基于安卓系統開發的，售賣APP可進行商品的購買、支付以及對售賣機功能的設置。在安卓系統界面，可以設置分辨率、聯網、字體等。

此售賣APP適用于本公司所有售賣機，涵蓋所有產品的功能設置，在設置本售賣機時可根據售賣機的實際硬件支持來進行設置。

4.2購買介紹

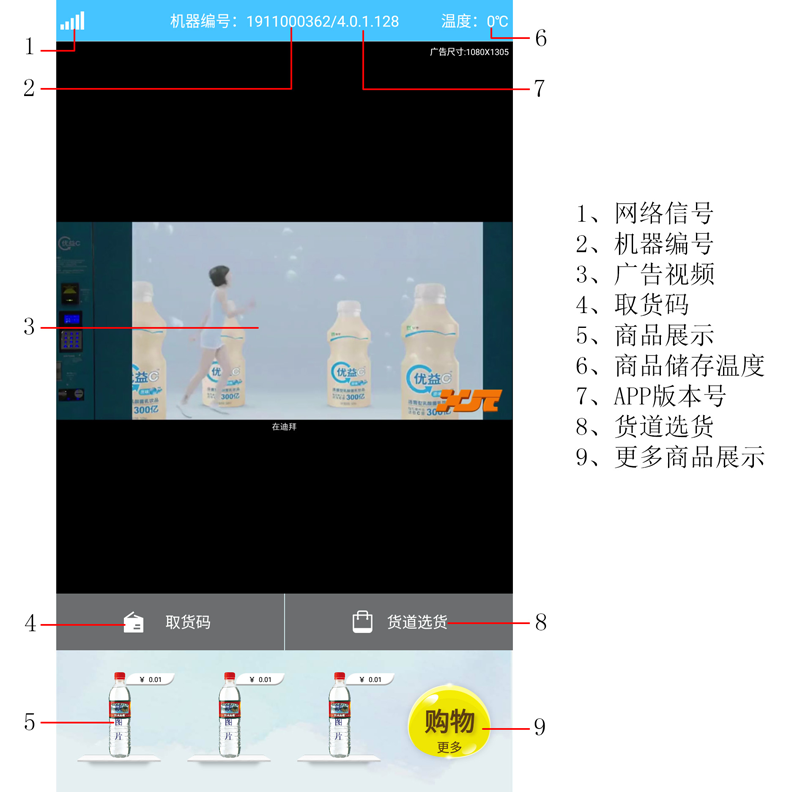

4.2.1購買界面介紹

廣告視頻或圖片的更換：將存放有待播放視頻或圖片的U盤插入安卓觸摸一體機/安卓板的USB接口上，購買界面彈出新窗口選擇打開U盤，將視頻或圖片拷貝到本地磁盤->xyShj->avFile文件夾下即可。

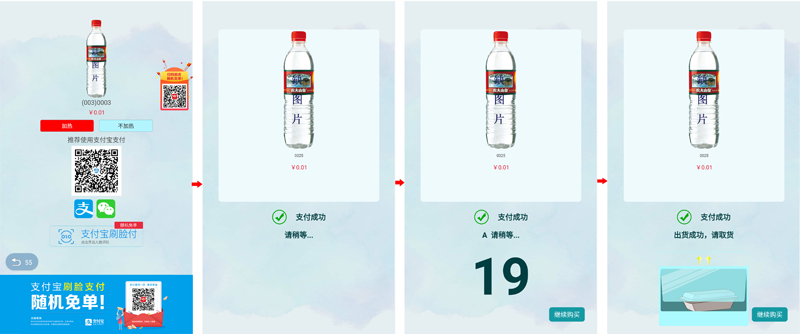

4.2.2支付界面介紹

選擇需要的商品后，在支付界面上可以選擇支付方式（掃臉支付需要硬件設備支持），支付成功后提示正在出貨，如出貨成功則會提示取貨，出貨失敗則提示故障原因。

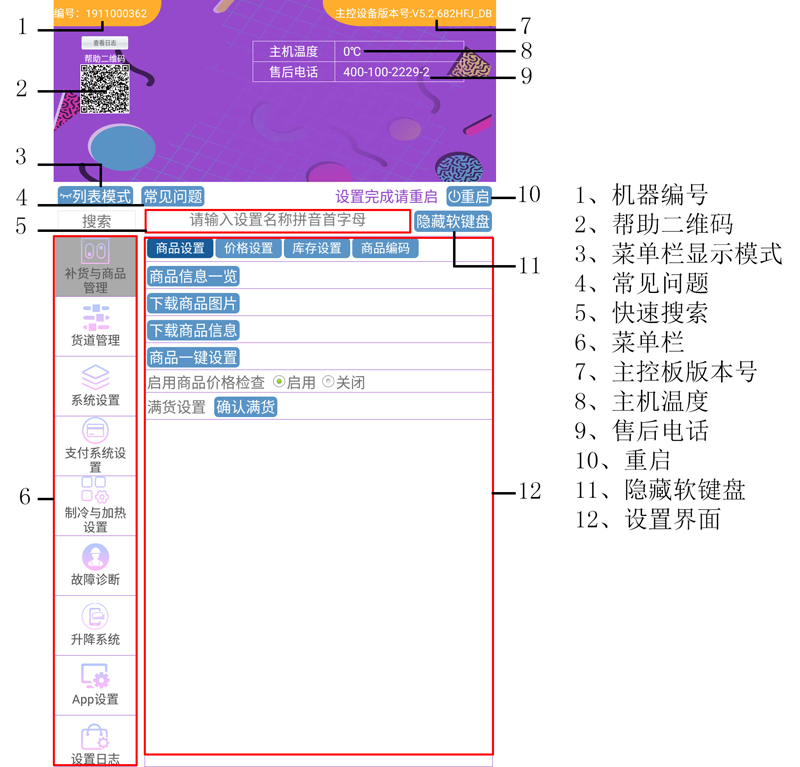

4.3 APP功能管理設置介紹

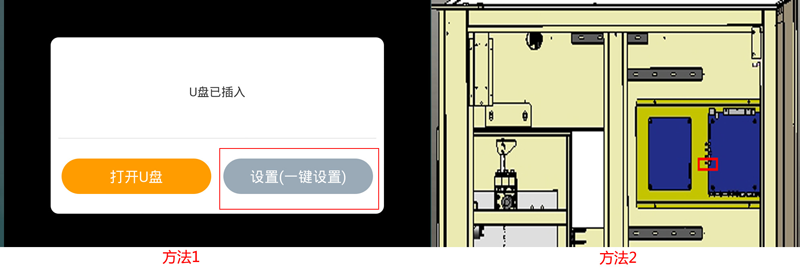

APP功能管理設置頁面相當于售賣APP的菜單功能，所有功能設置都需要進入這個頁面進行操作，進入這個頁面的方法：

方法1： 在安卓屏后插入U盤，在彈出的窗口界面上選擇“設置（一鍵設置）”按鈕進入APP管理設置界面。

方法2：打開售賣機右側門，按下主板紅色功能鍵按鈕，待“滴”聲響后進入APP管理設置界面。

APP功能管理設置頁面有“補貨與商品管理”、 “貨道管理”、“系統設置”、“支付系統設置”、“制冷與加熱設置”、“故障診斷”、“升降系統”、“APP設置”等多個設置菜單欄，設置過程中如需幫助可以掃描頁面左上方二維碼或者點擊“常見問題”按鈕。

在進行售賣機功能設置時，先點擊查詢，根據查詢到的值進行微調，以確保售賣機處于最佳工作狀態。

4.3.1補貨與商品管理

補貨與商品管理欄中有商品設置、價格設置、庫存設置、商品編碼等多個選項，可根據商品需求進行設置。

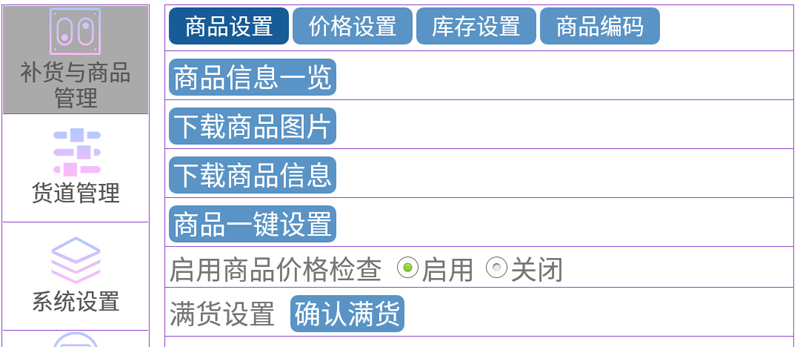

4.3.1.1商品設置

將后臺配置的商品信息、商品種類、商品價格同步到售賣機上，售賣機更換售賣商品時需要在此處同步商品信息。在進行此項設置時，需要先在后臺進行商品的添加，售賣機貨道商品的設置，具體流程參考web平臺網頁右上角“請點擊下載操作手冊”。

當啟用商品價格檢查開啟之后，每次開啟APP時會進行機器主控板保存的貨道價格與后臺保存的貨道商品價格的比較，如有異常則會提示進行價格修改。

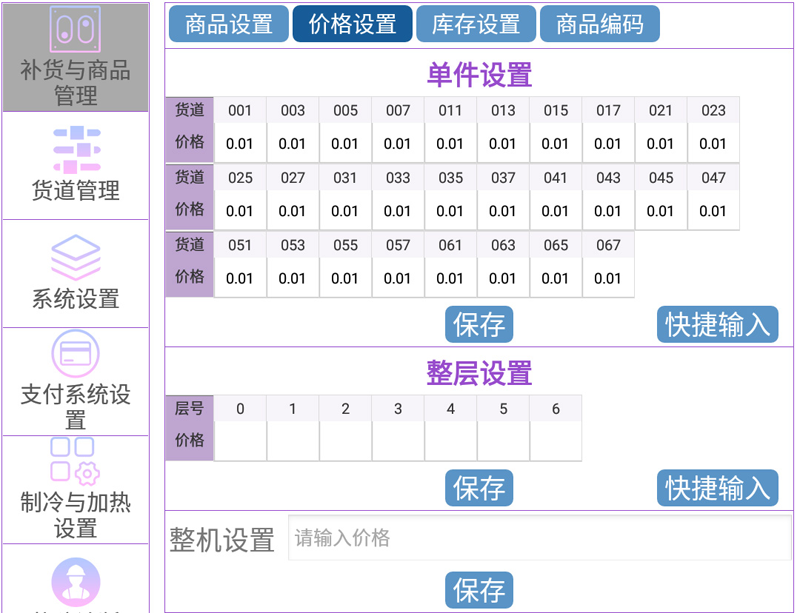

4.3.1.2價格設置

此功能僅限于對本售賣機的商品價格設置，商品價格的修改不會影響其商戶下其他售賣機同種商品的價格，如后臺已進行貨道商品配置，則無需在進行價格設置。

此功能可以對單獨貨道商品、整層貨道商品、整機貨道商品進行價格設置。

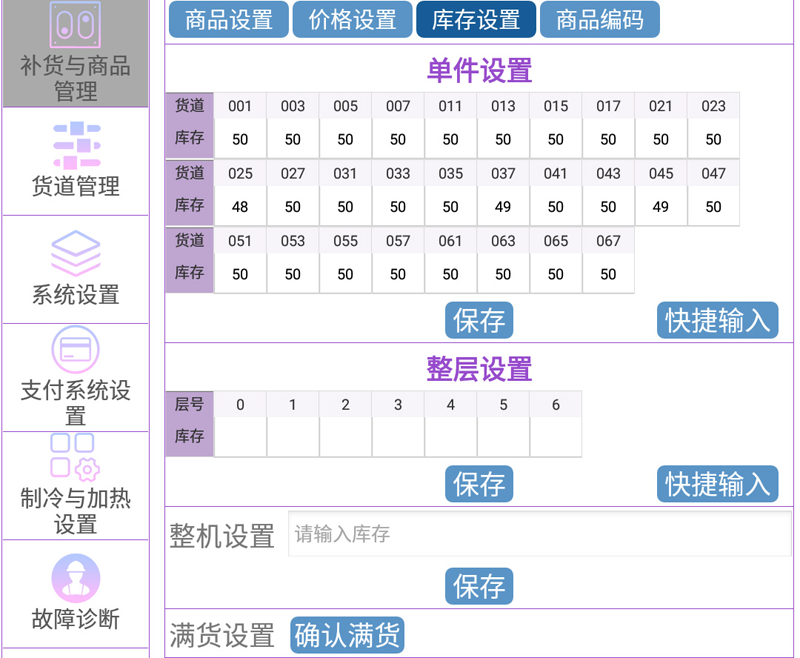

4.3.1.3庫存設置

售賣機進行補貨之后，需要進行庫存設置，庫存設置可以對單獨貨道商品、整層貨道商品、整機貨道商品設置，在所有貨道補滿商品之后可以進行一鍵滿貨設置。

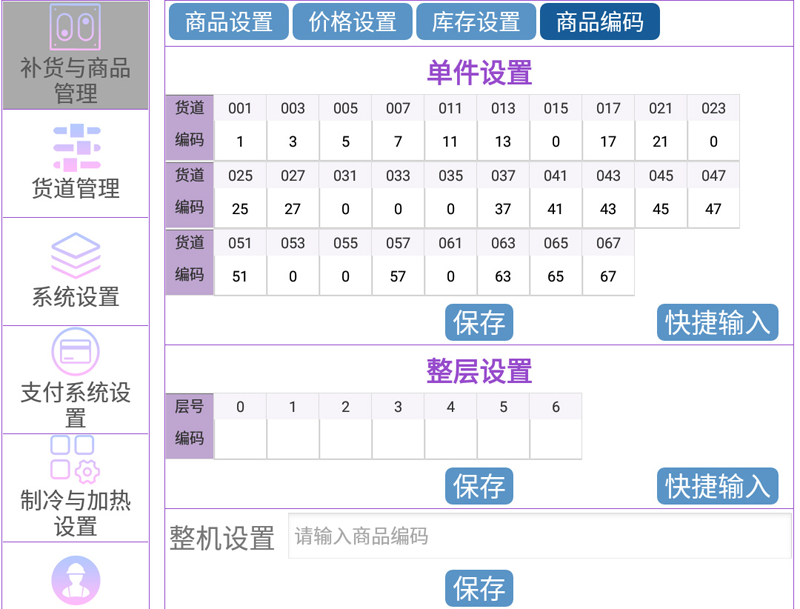

4.3.1.4商品編碼

同一種商品同一個編碼，可以放入不同的貨道，在購買界面上商品按編碼進行顯示，多貨道擺放一個商品，則只顯示一個該編碼下的商品，購買該編碼的商品出貨時，則隨機的從該編碼商品的貨道出貨，當編碼為0時，在購買界面不會顯示該貨道的商品，如后臺已進行貨道商品配置，則無需在進行商品編碼設置。

4.3.2貨道管理

貨道管理欄中有貨道設置與測試、貨道容量、掉貨檢測、皮帶設置、貨道卡貨設置等，可進行貨道相關的設置與測試。

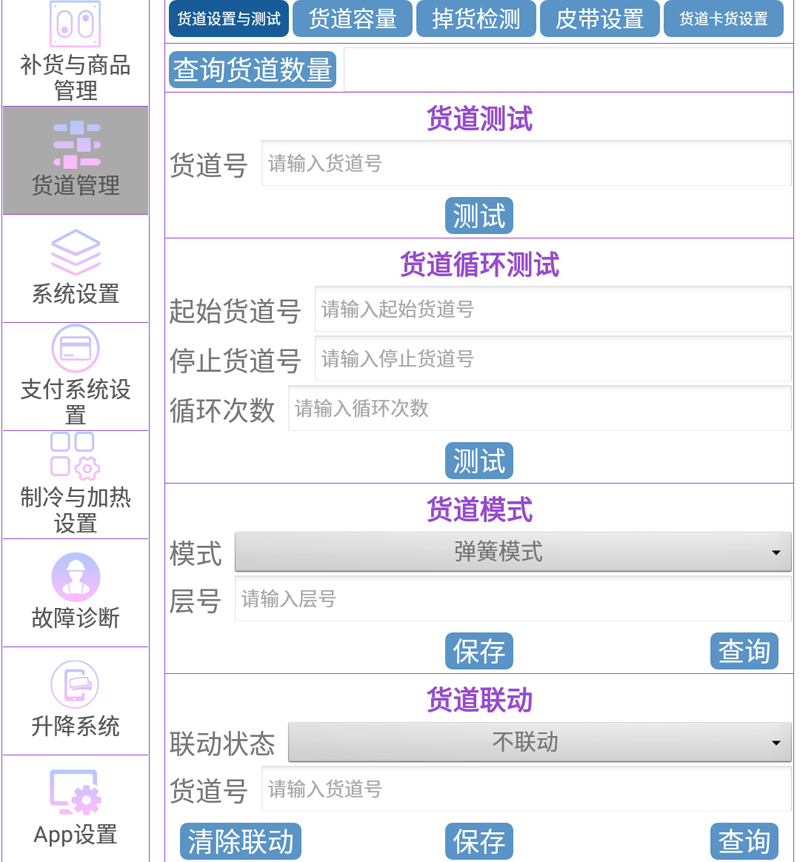

4.3.2.1貨道設置與測試

查詢貨道數量：可以查詢整機正常貨道和貨道電機短路的數量，如果查詢出來的貨道數量小于整機實際的貨道數量，或者存在電機短路的貨道，則可通過貨道測試來查看無效的貨道。

貨道測試：對單獨的貨道進行檢測，可查看貨道是否運行正常，輸入需要測試的貨道，點擊測試，便可查看該貨道的運轉情況。

貨道循環測試：循環測試一個區間內的貨道，如起始貨道號1，停止貨道號10，循環次數2，則1號貨道開始動作，1號貨道結束之后，2號貨道動作，依次運行到10號貨道，以此動作循環兩次。

貨道模式：根據實際情況可以將貨道設置成彈簧模式、皮帶模式，貨道在彈簧模式下無需進行皮帶超時時間、停止時間設置。

貨道聯動：單獨一個電機控制下的皮帶或彈簧組成稱為一個貨道，對于一些商品需要幾個貨道才能擺放，此時需要設置貨道聯動，使得兩個或三個貨道同時轉動，聯動后的貨道號為該組第一個貨道的貨道號。

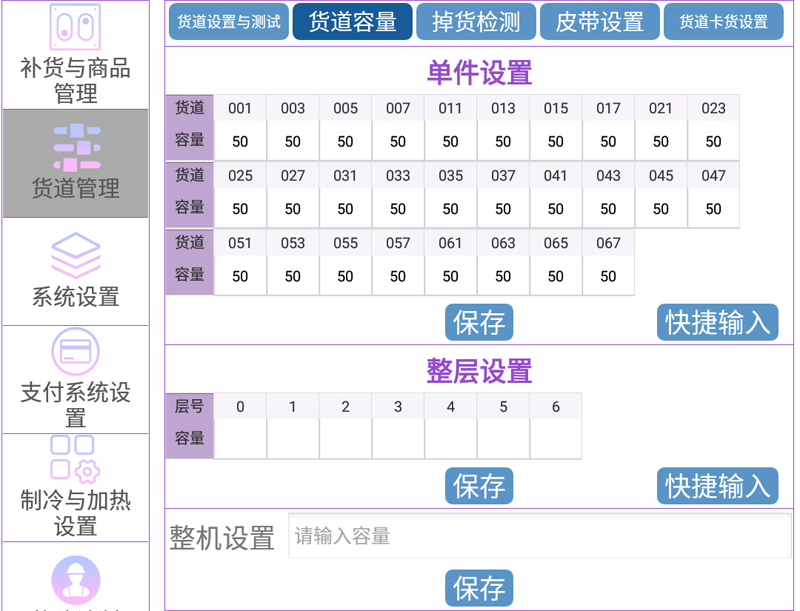

4.3.2.2貨道容量

貨道容量是指貨道最多能存放商品的個數，最大庫存數等于貨道容量，貨道容量可以對單獨貨道、整層貨道、整機貨道進行設置。

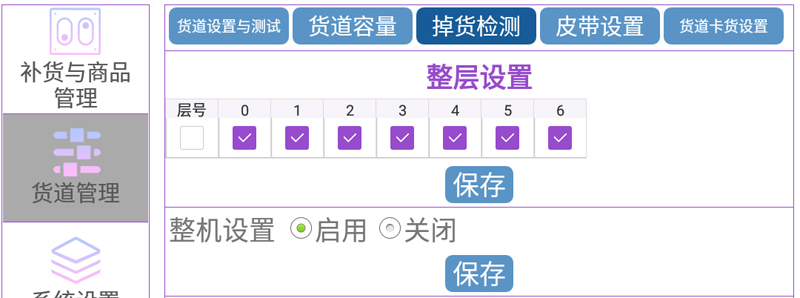

4.3.2.3掉貨檢測

開啟掉貨檢測時，商品出貨時會檢測是否有無商品，如檢測到無商品則出貨失敗，關閉掉貨檢測時，商品出貨時不會進行商品的檢測，默認出貨成功。

4.3.2.4皮帶設置

皮帶檢測設置中，超時時間是指當光檢未檢測到商品時，貨道動作的時間，參考值9000，具體參數值，根據商品而定；停止時間是指光檢檢測到商品后，貨道動作的時間，參考值1000，具體參數值，根據商品而定；皮帶檢測設置用來確定商品傳輸?shù)缴蹬_的位置。

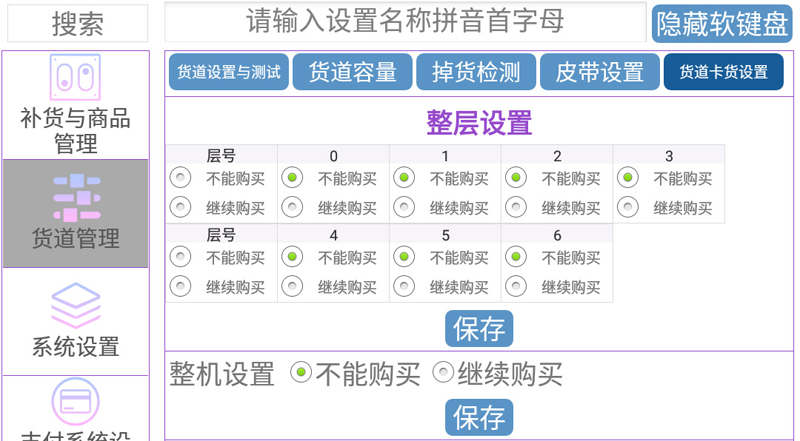

4.3.2.5貨道卡貨設置

設置卡貨之后貨道是否能繼續購買。能整層、整機設置，默認為卡貨之后不能購買。

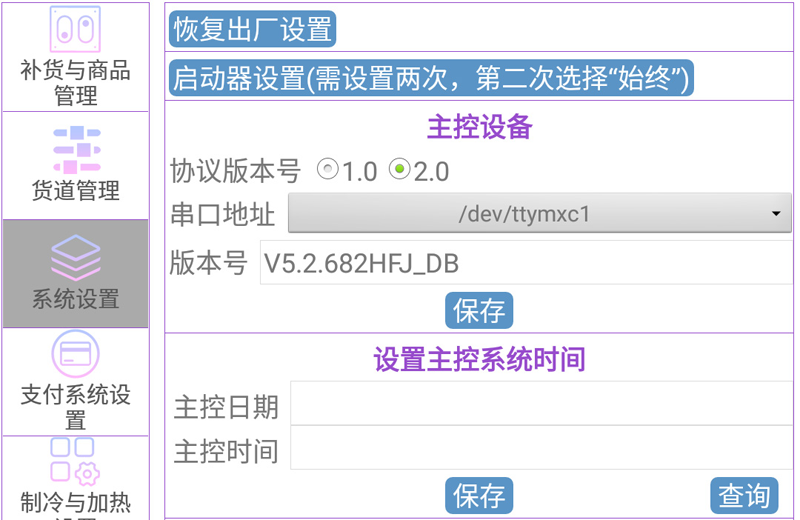

4.3.3系統設置

軟件管理中可以選擇所需軟件的下載安裝以及軟件刪除。

恢復出廠設置，將機器所有設置清除，只保留廣告和商品圖片信息，恢復出廠設置后需要對機器重新設置。

主控設備設置中，串口地址是指上位機與下位機通訊的地址，只有當串口地址正確時上位機和下位機才能通訊，當設備更換了串口線或更換串口接線端口時，需要在此處設置正確的串口號，才能保證上位機和下位通訊正常。

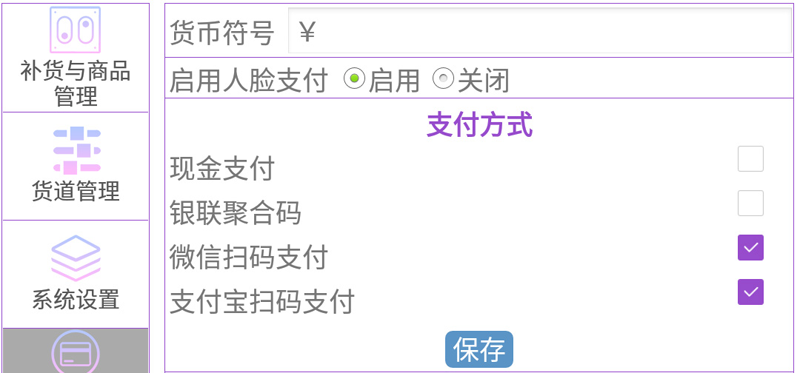

4.3.4支付系統設置

根據當?shù)亓魍ǖ呢泿艁磉x擇貨幣符號，如果機器裝有人臉支付攝像頭，則可以啟用，用戶可根據實際需求及設備硬件支持勾選合適的支付方式。

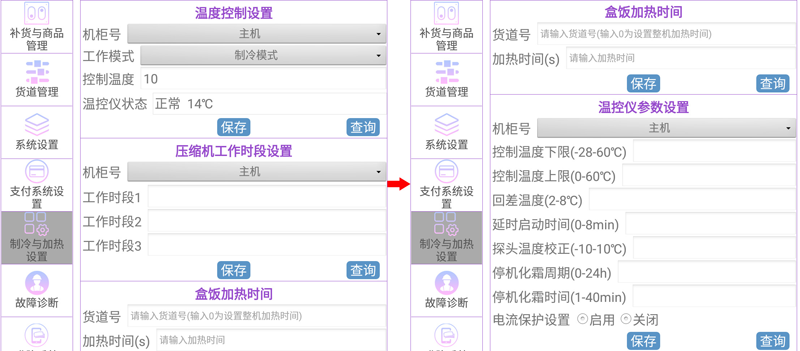

4.3.5制冷與加熱設置

溫度控制設置：售賣商品對于溫度有特殊要求時，可通過溫控儀設置，對溫度進行控制，設置時選擇所需要的工作模式，適宜的溫度。

壓縮機工作時段設置：設置壓縮機工作時間段。

盒飯加熱時間：當貨道號為0時，則表示對整機貨道進行微波爐加熱時間設置，當加熱時間設置為0時，則表示此貨道不加熱，加熱時間單位為秒。

溫控儀參數設置：此項設置中，可以對停機化霜周期、停機化霜時間進行設置，化霜可以避免壓縮機冷凝管結冰，出廠時已對此項進行默認設置，用戶無需修改。

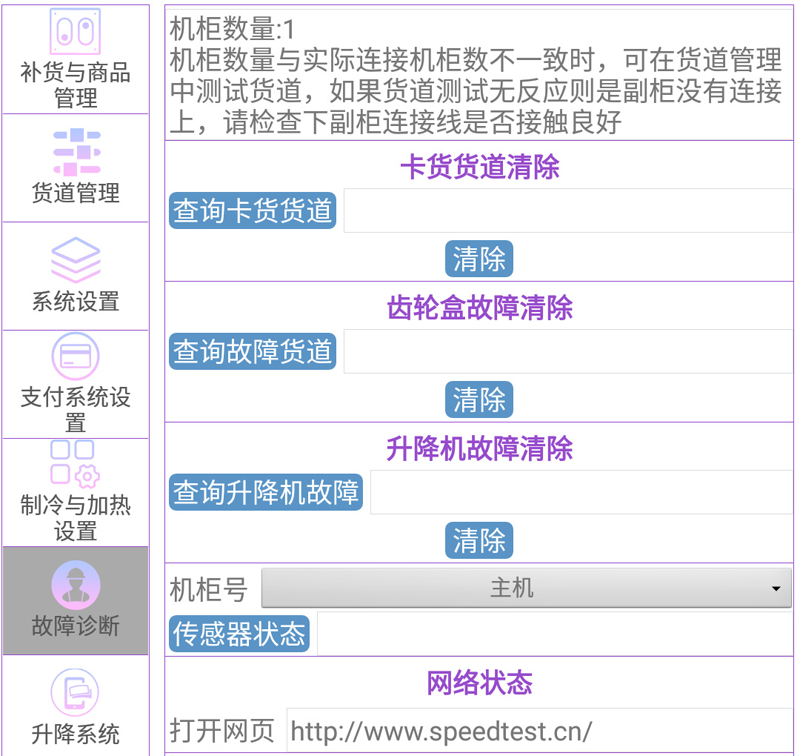

4.3.6故障診斷

購買商品出貨時，光電檢測沒有檢測到有商品時，此時售賣機會提示“此貨道卡貨”，管理人員可在此頁面進行卡貨貨道清除。

在故障診斷時，可先進行故障查詢，將查詢到有故障的貨道進行故障清除即可，在完成故障清除之后，進行APP重啟，故障清除才生效。

在查詢傳感器狀態中，可以查詢機器檢測到的盒飯機各機構所處的位置，查詢到的狀態應與盒飯機各機構所處的真實位置狀態相符。

網絡狀態可以檢測網絡聯網情況。

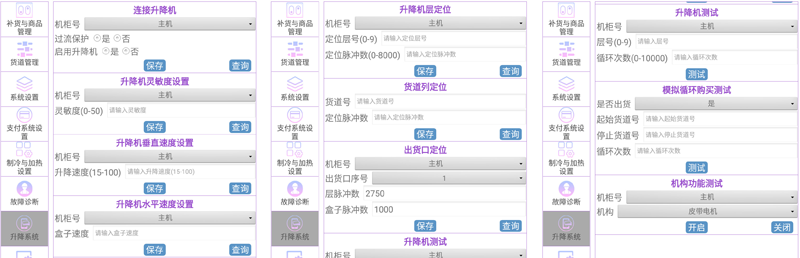

4.3.7升降系統

升降機速度設置中，升降機速度數值越大速度越快。

升降機靈敏度設置：升降機靈敏度是指升降機抗阻力的能力，靈敏度數值越大，越容易檢測到受到的阻力，升降機容易報過載。當靈敏度為0時，升降機遇到大阻力也能運行。

升降機層定位：1、選擇機柜號2、選擇所需要定位的層號（層號為貨道號的第二位數，如001貨道，屬于0層）3、點擊查詢，查詢到當前升降機到該層的電機脈沖數，如需調整升降機層定位，在此脈沖數參考下進行更改（如需升降機向上，則增加5或10的脈沖數，反之則減5或10的脈沖數，直到合適為止）。

貨道列定位：1、選擇貨道號2、點擊查詢，查詢到當前升降機定位在該貨道的電機脈沖數，如需調整貨道列定位，在此脈沖數參考下進行更改（如需列定位向右，則增加5或10的脈沖數，反之則減5或10的脈沖數，直到合適為止）。

出貨口定位：1、選擇出貨口序號（單微波爐盒飯機選擇1）2、點擊查詢，即可出現當前出貨口的層脈沖數（層脈沖數即高度）、盒子脈沖數（盒子脈沖數為升降機盒子水平位置，盒子最左邊脈沖數為0，最右邊脈沖數為1350）3、如需調整出貨口定位，在此查詢脈沖數下進行更改（脈沖數的更改如同升降機層定位），選擇保存即可。

升降機測試：測試升降機運行是否正常，輸入層號（層號是以貨道號的十位數命名，如001貨道，屬于0層），輸入需要循環次數，則升降機從底部運行至輸入的層，然后回到原點，如此運行循環次數。

模擬循環購買測試：模擬售賣機的一個購買流程，可以進行循環多個貨道測試，類似于貨道循環測試，升降臺運行至貨道處，貨道皮帶運轉，模擬將商品送入升降臺上，升降臺運行至進貨口門處，并將商品送入取貨箱中，出貨門打開，升降臺回原點，一個流完成，等待進入下個購買流程。

機構功能測試：盒飯機機構功能測試是測試盒飯機機構單獨動作情況，包括微波爐前門、微波爐后門、皮帶電機、推桿電機、微波爐控制、風扇，進行測試時選擇開啟，測試完畢之后選擇關閉。

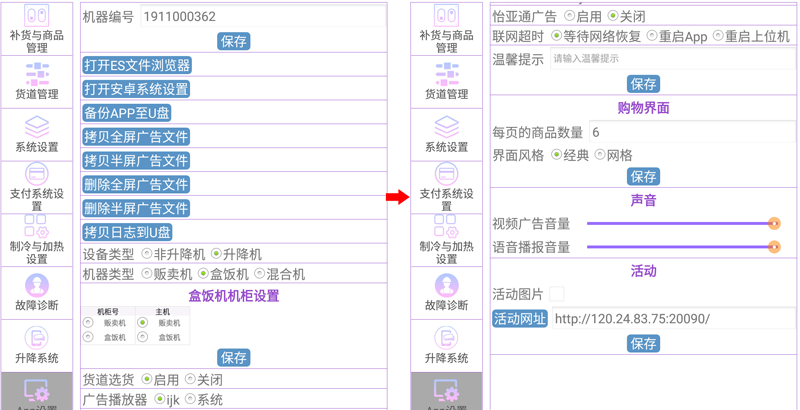

4.3.8APP設置

此設置項可以打開安卓系統設置、ES文件瀏覽器、拷貝廣告文件、刪除廣告文件、備份APP至U盤。

在對話框中根據需求可以對菜單欄進行修改設置，出廠時已經針對設備屬性及用戶基本需求進行了默認設置，請勿自行更改機器編號，否則機器將無法正常購買支付。

在安卓系統設置中，可以設置安卓聯網的方式，分辨率以及字體大小。

5設備維護

1、自動售貨機外表

在每次補充商品時，機器有灰塵，可用干布擦拭。較臟時，則用醮有溫水或中性洗滌劑的布擦干凈。去污時，請勿使用稀釋劑、揮發油、溶劑、強堿性洗滌劑等化學藥品，否則可能腐蝕涂漆和塑料件或產生龜裂。

2、取貨斗

每次上貨補充商品時，請將取貨斗的出貨門打開，用抹布把微波爐里擦拭干凈，較臟時，則用醮有溫水或中性洗滌劑的布擦干凈。

3、散熱出風口

每次上貨補充商品時，請留意下自動售貨機背后散熱出風口是否通暢，有灰塵、毛屑等需及時清理，否則影響制冷效果。

4、售貨機內部

每次上貨時，請將貨架清理一次，售貨機使用時間長了，貨架上的氣味會很難聞，甚至?xí)躺?xì)菌，可用軟布醮上清水或洗潔精擦洗，再醮清水將洗潔精拭去。

5、貨道滑道

為使上貨補貨方便，請定期對滑輪及固定軸加潤滑油，減少摩擦阻力。

6、電機傳輸軌道

為使售賣機動作順暢，延長使用壽命，請定時在電機傳輸軌道上加固態潤滑油，減少摩擦阻力。

6常見問題解答

Q：進入APP管理設置界面的密碼是多少？

A：初始密碼：“12345678”。

Q：如何連接WiFi？

A：1、進入APP功能管理設置界面

2、在管理設置界面上選擇“APP設置”菜單欄中的“打開安卓系統設置”

3、在安卓系統設置頁面，打開WiFi連接，選擇正確的WiFi即可。

Q：如何更換廣告視頻？

A：1、將存放有待播放視頻的U盤插入一體機的USB接口上

2、購買界面彈出新窗口選擇“打開U盤”或者在管理設置界面上選擇“APP設置”菜單欄中的“打開ES文件瀏覽器”

3、將視頻拷貝到本地磁盤->xyShj->avFile文件夾下即可。

Q：售賣機APP如何進入功能管理設置界面？

A：售賣機APP進入功能管理設置界面有兩種方法，具體如下；

方法一：插入U盤在彈出界面上選擇“設置（一鍵設置）” 進入APP管理設置界面。

方法二：打開售賣機右側門，按下主板紅色功能鍵按鈕，待“滴”聲響后進入APP管理設置界面。

Q：購買界面如何顯示需要售賣的商品？

A：1、在售賣機管理平臺上添加加需要的商品，在我的售貨機里選擇該售賣機的管理按鈕，在商品設置對話框中每個貨道設置其對應的商品

2、售賣機APP上，在APP功能管理設置界面上選擇“補貨與商品管理”菜單欄中的“商品設置”

3、在“商品設置”中，選擇“商品一鍵設置”即完成了對應的貨道顯示對應的商品。

Q：如何設置商品庫存？

A：在APP功能管理設置界面選擇“補貨與商品管理”菜單欄中的“庫存設置”

此設置中可以對單個貨道、整層貨道、整機貨道進行庫存設置。

Q：如何設置商品價格？

A：在售賣機管理平臺上修改商品價格時，需要在售賣機上重新下載商品信息，此時對應該商品的所有貨道的商品價格已修改；如果在售賣機上設置價格，只對設置價格的貨道進行了價格的修改。具體設置如下：

   方式一：在售賣機管理平臺上，在左側菜單欄上選擇“我的商品”，在右側選擇需要修改價格的商品，選擇“修改”，在新頁面修改合適的價格，保存并退出。在售賣機上進入功能管理設置頁面，在左側選擇“補貨與商品管理”->”商品設置”->“商品一鍵設置”即可。

方式二：在售賣機上設置價格，進入功能管理設置界面，在“補貨與商品管理”菜單欄下選擇“價格設置”，便可對單個商品、整層商品、整機商品進行價格設置。

Q：如何設置支付方式？

A：在APP功能管理設置界面選擇“支付方式”便可根據需求來進行設置，設置現金、會員卡支付時需要硬件支持。

如需進行微信或支付寶二維碼掃碼支付，則需在后臺進行綁定相應的賬戶，登錄www.xynetweb.com，輸入銷售或者售后給您分配的用戶名和密碼，進入“財富管理->收款設置”點擊修改。在這個頁面中設置支付寶和微信等收款賬戶，具體流程參考網頁右上角“請點擊下載操作手冊”。

Q：如何設置控制溫度？

A：在APP功能管理設置界面選擇“制冷與加熱設置”，在“溫控儀設置”中設置溫控儀工作模式以及設置溫控儀的控制溫度。

Q：如何設置微波爐加熱時間？

A：可以對單獨貨道或整機進行微波爐加熱時間設置，在APP功能管理設置界面選擇“制冷與加熱設置”，在“盒飯加熱時間”中設置加熱時間。

   當貨道號為0時，則表示對整機貨道進行微波爐加熱時間設置，當加熱時間設置為0時，則表示此貨道不加熱，加熱時間單位為秒。

Q：購買界面顯示停售，如何清除？

A：購買界面顯示停售，可能原因有卡貨或沒庫存，解決方式如下：

1. 在APP功能管理設置界面選擇“故障清除”，在“故障清除”中選擇查詢卡貨貨道如顯示出卡貨貨道號則清除即可。

2. 查看貨道是否有庫存，如沒有庫存，請及時補貨，如果貨道上有商品，售賣APP查詢到該貨道庫存為零，修改庫存設置即可。

   Q:皮帶貨道或推式貨道中如何設置超時時間、停止時間？

   A: 皮帶檢測設置中，超時時間是指當光檢未檢測到商品時，貨道動作的時間，參考值9000具體參數值，根據商品而定；停止時間是指光檢檢測到商品后，貨道動作的時間，參考值1000，具體參數值，根據商品而定；皮帶檢測設置用來確定商品傳輸?shù)缴蹬_的位置。

   當商品尺寸較大，而停止時間較短時，商品出貨時可能出現商品從貨道中出貨一半，皮帶停止轉動，商品不能成功的掉入升降臺上，而光電檢測檢測到出貨成功，此時設置時應修改加長停止時間，再進行購買測試，調整為最佳的出貨停止時間。

   當商品尺寸較小，停止時間較長時，商品出貨時可能出現多個商品出貨到升降臺上，此時設置時應修改停止時間使之變短，再進行購買測試，調整為最佳的出貨停止時間。

   購買測試時可以將價格設置為0.01元，測試完成后，在商品設置欄同步商品信息中，一鍵同步商品信息即可。

7常見故障處理

1、設備不通電

故障原因：1）電源插頭沒有正確連接；2）電源線斷掉；3）漏電保護器開關沒有合上。

處理方法：1）正確連接電源線；2）更換電源線；3）打開漏保開關。

2、出貨異常

故障原因：1）齒輪盒故障；2）皮帶損壞；3）貨道線接觸不良。

處理方法：1）更換齒輪盒；2）更換皮帶；3）檢查線路；4）其他原因請致電售后。

3、商品已傳送到升降臺里，但未出貨，升降機回到原點

故障原因：1）黑色商品包裝盒；2）光電檢測靈敏度減小。

處理方法：1）更換商品外包裝顏色，請勿用黑色；2）在升降臺光電小板按鈕上調整靈敏度，把商品放到升降臺合適的位置，旋轉按扭，直到光電板燈亮為止。

4、出貨時，第二件商品傳送到升降臺或第二件商品傳送一半，光電檢測到有商品，能繼續出貨

故障原因：更換成小尺寸的商品。

處理方法：售賣商品如需更換不同尺寸商品時，需要進行皮帶檢測設置，打開APP功能設置界面->貨道管理->皮帶設置，選擇該貨道，輸入超時時間、停止時間（時間數值參考同類商品貨道的數值）點擊保存，在該貨道放入兩個或兩個以上需更換的商品，對該貨道進行購買，觀察商品傳輸?shù)缴蹬_的位置，根據傳送的位置，對停止時間進行增加或減?。ㄒ栽黾踊驕p小500作為微調），傳送的比較多則減小停止時間，反之增加停止時間。

5、購買界面提示卡貨

故障原因：此貨道之前出現卡貨。

處理方法：打開APP功能設置界面 ->故障診斷->查詢卡貨貨道->點擊清除->重啟APP。

6、制冷效果不佳或不制冷

故障原因：1）制冷開關未開啟；2）溫控儀設置不正確；3）通風不佳；4）陽關直射。

處理方法：1）啟動制冷開關；2）重新設置溫控儀參數；3）更換地點或促使通風；4）更換地點或避免陽關直射，遠離熱源。

7、網絡異常

故障原因：1）天線擺放位置不佳或天線未插好；2）流量卡失效；3）機器ID設置不正確；4）連接異常WiFi；5）沒有自動識別APN。

處理方法：1）更換天線擺放位置或檢查天線接線；2）更換流量卡；3）重新設置機器ID號；4）連接有效WiFi；5）進入機器安卓系統設置，在設置APN 那里查看是否存在APN，如果不存在，則重新配置APN，進入“安卓系統設置->更多->移動網絡->接入點名稱(APN)”，點擊右上角的按鈕，填寫APN 名稱和APN，某些情況下還需要填寫MCC。填寫完成之后，點擊右上角的保存。如何確定APN 和MCC 呢，一個簡單的方法，就是把電話卡放入手機，在手機的系統設置中，查看APN 和MCC，手機截圖之后，把卡再放入安卓板(放卡的時候要斷電)，按照上面的方法設置就可以了。

如果機器斷電重啟又能聯網，等一段時間又不能聯網，很有可能是卡片和安卓板卡槽接觸不良，或者卡片質量不好，請更換卡片。

8、機器能聯網，但二維碼生成失敗

故障原因：1）機器編號是否錯誤；2）是否綁定到了商戶；3）后臺沒有配置微信或者支付寶收款。

處理方法：1）查看售賣APP 的機器編號是否錯誤；2）登錄售貨機管理平臺，在機器狀態監控那里查看是否有這個機器；3）登錄售貨機管理平臺，在商戶管理那里配置支付寶和微信，支付寶和微信都要實名認證。

9、界面一直停留在“正在加載售貨機數據…”

故障原因：安卓板和主板之間通訊故障。

處理方法：檢查安卓板與主板間的連接線在接口處是否松動。注：安卓板與主控板間的連接接口不能自行更換。

10、商品一鍵設置后，機器上商品列表不能更新

故障原因：商品在售貨機管理平臺中沒有正確的和機器貨道對應。

處理方法：在平臺中正確配置貨道商品信息。

11、商品列表頂部廣告不播放

故障原因：視頻文件不存在，或者視頻文件錯誤。

處理方法：1）退出售賣APP，進入到本地磁盤/xyshj/avFiles文件夾；2）查看廣告視頻或圖片是否存在；3）如果視頻存在，點擊視頻，使用安卓系統自帶的視頻播放器打開該視頻，看是否能正常播放，如果不能播放，則該視頻文件可能已經損壞，請重拷貝廣告視頻到xyshj/avFiles 文件夾；

12、顯示屏界面不在售賣界面，已退到安卓主界面

故障原因：1）沒有安裝“興元安全啟動程序”；2）沒有選擇它作為主屏幕。

處理方法：1）安裝“興元安全啟動程序”；2）在安卓系統設置->主屏幕，選擇“興元安全啟動程序”。

13、微波爐加熱溫度不夠

故障原因：1）商品比較干燥；2）微波爐加熱時間過短。

處理方法：1）商品保持濕潤；2）更改微波爐加熱時間，打開APP功能設置界面->制冷與加熱設置->盒飯加熱時間，輸入貨道號設置合適的加熱時間。
