售賣機說明書

DLE-10C-003

湖南興元科技股份有限公司

前言

        感謝您選用本公司生產的產品！

        為了使您盡快輕松自如的操作本產品，我們隨機配備了內容詳盡的用戶手冊，您可獲取有關產品介紹、使用方法等方面的知識。使用本產品之前，請仔細閱讀我們隨機提供的所有資料，以便您能更好地使用該產品。

       在編寫本手冊時我們非常認真和嚴謹，希望能給您提供完備可靠的信息，然而難免有錯誤和疏漏之處，請您給予諒解并由衷地歡迎您批評和指正。如果您在使用該產品的過程中發現什么問題，請及時撥打我們的服務熱線，感謝您的支持和合作！

規格參數

注意事項

安裝機器前，請仔細閱讀以下說明：

• 由于機器有一個冷卻裝置，因此應將其垂直運輸，并且在完成拆包和安裝后2小時后才可連接到電源。

• 收到機器后請檢查機身、玻璃和地腳是否完好無損，配件是否齊全。

• 機身為鋼制材料，安裝及移動時請委托專業人員，避免人員傷害和機器損壞。

• 擺放地面必須堅硬、平整，不良的安裝有可能導致傾斜、觸電、著火或燒傷。

• 請選擇合適的地面安裝此設備，設備在運行過程中應保持垂直狀態，前后和橫向的最大傾斜度為5%（~2°）。

• 擺放場所必須防潮、防雨，防止?jié)B水導致線路短路和燒壞電路板。

• 擺放場所必須防熱源的直接輻射，保證通風、散熱良好，以確保機器制冷效果。

• 確保機器不受濕氣、灰塵、污垢等的影響。特別注意確保通風柵格通風流暢，沒有任何遮擋物。

• 機器后側與墻的距離不小于50cm，多臺機器的相互間距不小于20cm，門能敞開的角度至少是135°，確保機器性能良好和上貨方便。

• 未經廠家專業人員指導不得擅自拆卸、改裝，避免發生事故。

• 機器的安裝區域需要有標準穩定的220V 市電電壓，電源插座必須是帶接地的三孔插座，不能通過煤氣管、自來水管、電話線、避雷針接地，接地端的接地電阻應小于4Ω。

• 在連接到電源之前，確保電源特性與機器的一致。

• 應合適的安裝電源插座，以方便機器與電源斷開。

• 不要使用有破損的電源線和插線排，防止漏電危機人身安全。

• 如果電源線損壞，應由制造商或售后服務或類似的合格人員進行更換，以防止危險。

• 電源的接線必須牢固穩定，接觸不良的電源線會影響機器的使用性能。

• 禁止在機器內放入易燃物品，防止發生火災或爆炸。

• 有異常燒焦味、煙或火等情況，請馬上將電源插頭拔掉，并與專業維修人員聯系。

• 當機器出現故障無法使用時，請?jiān)诼?lián)系售后人員時提供機器正面和機器編碼的照片，以便售后人員確認配件型號及故障處理。

• 對機器進行更換配件或清理維護時，請先切斷電源，防止觸電或損壞機器設備。

• 經常清洗，可防止故障發生，延長機器的使用壽命。

• 請使用清水清洗機器，切勿使用濃縮產品清洗機器（可能會腐蝕油漆并改變顏色）。

• 清洗電子設備時，切勿使用過濕的毛巾清洗，防止設備進水短路燒壞。

• 清掃冷凝器時請戴上手套，鋁片部位使用長毛刷進行的清理，防止劃傷手。

• 上貨時請先關閉壓縮機再上貨，以減少外部空氣中的水蒸氣進入機器內液化，防止背后漏水和壓縮機鋁片結霜堵塞，如蒸發皿內的水滿了，請及時倒掉。

目錄

1專業術語 8

2產品概述 9

2.1產品介紹 9

2.2工作原理介紹 9

2.3功能模塊介紹 10

2.3.1溫度控制系統介紹 10

2.3.2貨道模塊介紹 11

3安裝與使用流程 12

3.1售賣機安裝 12

3.2售賣機使用流程 13

3.2.1剪開貨道扎帶 13

3.2.2放入商品 13

3.2.3貨道價格設置 13

3.2.4貨道庫存設置 14

3.2.5售賣機管理平臺中綁定微信和支付寶 14

4安卓與操作界面介紹 14

4.1安卓系統及APP介紹 14

5下位機操作介紹 15

5.1配置彈簧/皮帶貨道 15

5.1.1配置貨道模式 15

5.1.2貨道聯動 15

5.1.3貨道卡貨是否能繼續購買 15

5.1.4貨道卡貨后再轉1/4 圈 16

5.1.5皮帶運行參數設置， 16

5.1.6貨道容量 16

5.1.7貨道測試 17

5.1.8貨道配置信息 17

5.1.9查詢貨道數量 17

5.2支付系統 17

5.2.1支付寶和微信支付 17

5.2.2會員卡與銀聯刷卡 17

5.3掉貨檢測 18

5.3.1掉貨檢測的原理 18

5.3.2啟用掉貨檢測 18

5.3.3掉貨檢測測試 18

5.3.4掉貨檢測靈敏度調節 19

5.4制冷和加熱系統的設置 20

5.4.1啟用溫控儀功能 20

5.4.2溫度設置 20

5.4.3壓縮機工作時段設置 20

5.4.4查詢溫控儀狀態 20

5.5銷售數據 21

5.5.1查看本機銷售數據 21

5.5.2查看后臺銷售數據 21

5.5.3清空本機銷售數據 21

5.6其他設置 21

5.6.1修改菜單密碼 21

5.6.2清除卡貨故障和齒輪盒故障 21

5.6.3機器升級 22

5.6.4連接上位機功能 23

6設備維護 23

7常見故障處理 24

1專業術語

對下文中會出現一些術語統一解釋?zhuān)奖汩喿x理解。

安卓板：  運行安卓系統和售賣APP 的電路板。

主板：  售貨機控制板，控制錢幣系統，貨道等的電路板。

觸摸屏：  分為21.5 寸，32 寸，46 寸等能夠觸摸的顯示屏。

售賣APP：   運行在安卓板上面，用于售賣商品的應用程序。

興元安全啟動程序: 用來啟動“售賣APP”，監控“售賣APP”是否異常退出。確保“售賣APP”運行。

安卓觸摸一體機：將安卓板和觸摸屏整合到一起就稱為安卓觸摸一體機。

上位機：   硬件上面指安卓板，軟件上面指安卓系統和售賣APP。

下位機：    硬件上面指主板，軟件上面指主板程序。

溫控儀：   調節溫度變化的控制電路板。

電控箱： 主板，驅動板，一體機，升降機系統，壓縮機等除微波爐及微波爐風扇的供電系統。

壓縮機： 用于制冷的模塊。

PTC： 用于加熱的模塊。

蒸發風扇： 使冷氣或熱氣在箱體內循環作用。

溫控探頭： 溫度傳感器。

2產品概述

2.1產品介紹

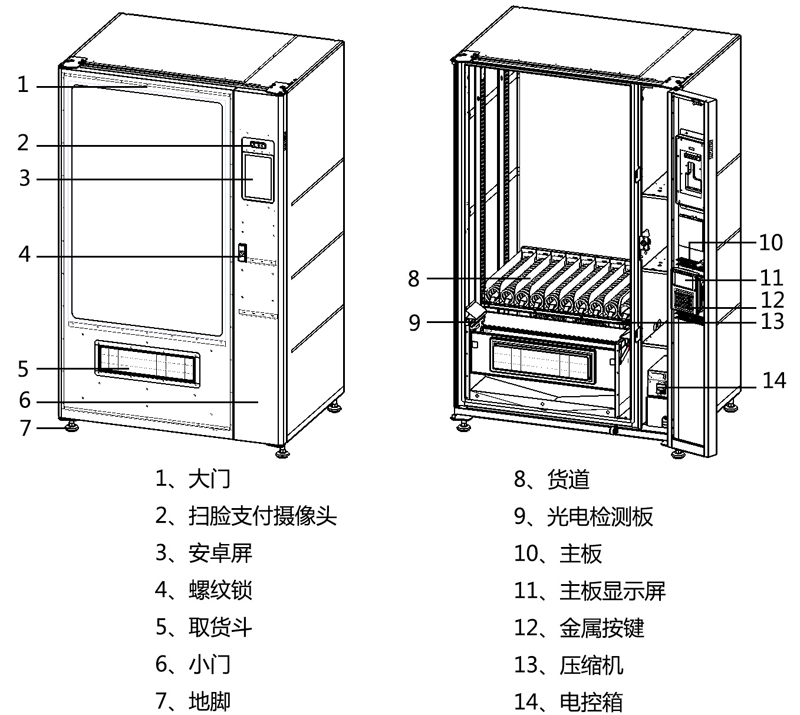

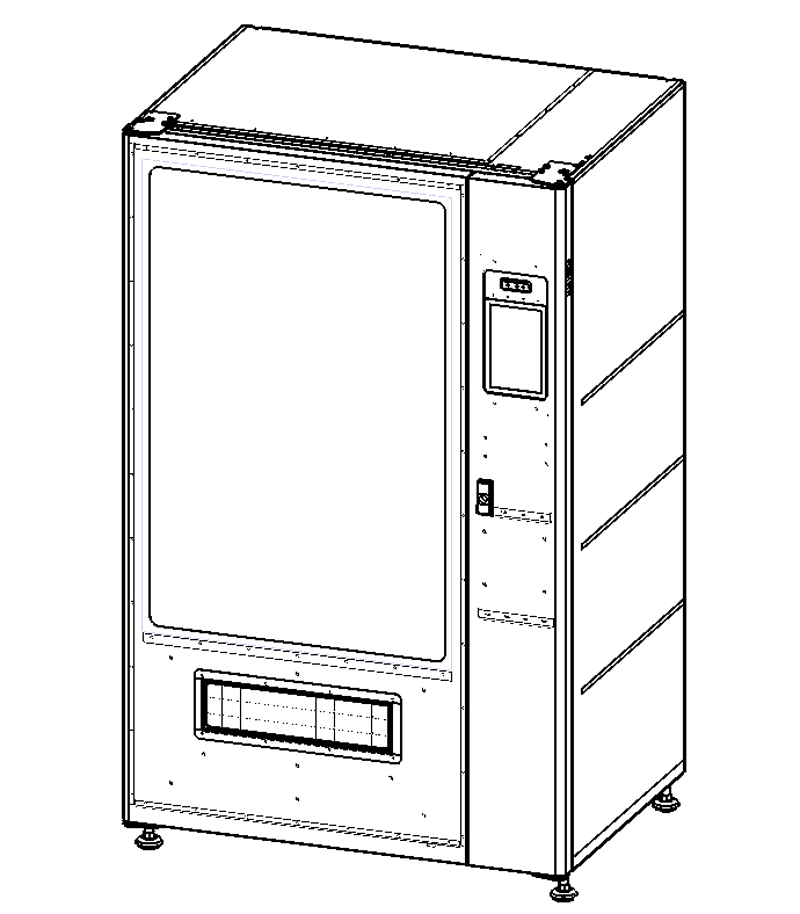

本產品為掃臉支付售賣機，改變了支付方式，使支付更加輕松簡單。

2.2工作原理介紹

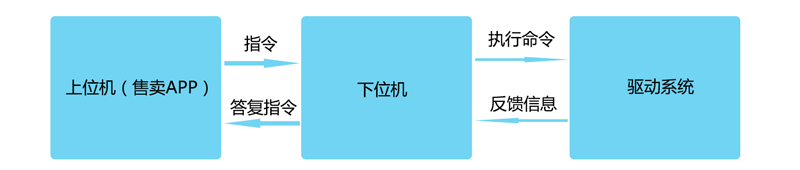

下位機接收到上位機的指令后，通過控制驅動系統執行操作命令；售賣機售賣信息及各傳感器狀態經過下位機處理后，發送給上位機。

2.3功能模塊介紹

售賣機由機箱、電控箱供電系統、溫度控制系統、升降系統、微波爐系統、貨道模塊、驅動模塊、主控制模塊、觸摸屏控制模塊組成。

電控箱供電系統：電控箱供電系統好比售賣機的“心臟”，為設備提供電的輸出（微波爐供電除外）。

主控制模塊：主控制模塊類似于售賣機的“大腦”，控制著設備各個部件的運作情況。

2.3.1溫度控制系統介紹

2.3.1.1組成

溫度控制系統由壓縮機、PTC、溫控儀等組成；溫控儀控制壓縮機制冷，PTC制熱、化霜。

2.3.1.2溫控儀工作模式及溫度控制

方式一：上位機維護管理界面里選擇下位機系統設置，可對溫控儀進行設置

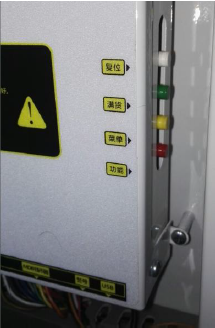

方式二：在電控箱上長按"上綠色按鈕"5秒進入溫度設置界面，上鍵設置控制溫度增加，下鍵設置控制溫度減?。婚L(zhǎng)按“下紅色按鈕”5秒進入?yún)?shù)設置界面，其中參數設置為E03(溫度回差)，E06(化霜周期，單位為小時)，E07(化霜時間，單位為分)，E08(工作模式，關閉，制冷，加熱，恒溫)，E09(溫控儀地址，其中“0”代表溫控儀控制主機，“1、2….”代表溫控儀控制從機)。（通過溫控儀上面的按鈕設置溫度的時候，溫度上限和下限不再起作用）。

模式顯示：COL（制冷模式），HHH（制熱模式），CUH（恒溫模式），PPP（溫控儀關閉模式），PP1（溫控儀通過時間控制處于關閉的模式），F(xiàn)AN（化霜）。

故障顯示：EA2（壓縮機斷路），EA4（蒸發風扇斷路），EA6（散熱風扇斷路），EA8（PTC斷路），LL（溫控探頭故障）。

2.3.1.3溫控儀工作邏輯

2.3.1.3.1工作邏輯

制冷模式：溫控儀開機30秒后，當溫控探頭溫度大于（設定溫度+回差溫度），啟動壓縮機，再10秒后啟動蒸發風扇，當溫控探頭溫度小于等于設定溫度的時候，壓縮機和蒸發風扇同時停止。

制熱模式：溫控儀開機30秒后，當溫控探頭溫度低于（設定溫度-回差溫度），同時啟動PTC和蒸發風扇，當溫控探頭溫度大于等于設定溫度的時候，PTC停止，60秒后風扇停止。

恒溫模式：溫控儀開機30秒后，當溫控探頭溫度大于（設定溫度+回差溫度），啟動壓縮機，再10秒后啟動蒸發風扇。當溫控探頭溫度低于（設定溫度-回差溫度），同時啟動PTC和蒸發風扇，關閉PTC后，60秒再關閉蒸發風扇。

2.3.1.3.2化霜邏輯

化霜周期從溫控儀開機的時候就開始計時，計時到達化霜周期后，在制冷，制熱，恒溫模式下，都會啟動化霜，蒸發風扇開啟，化霜時間結束后，蒸發風扇關閉，化霜結束。30秒后重新進入之前的工作模式。

2.3.1.3.3溫控探頭故障下如何工作

對于遇到溫控探頭故障的情況，在制冷模式下，壓縮機和蒸發風扇保持工作30分鐘，化霜30分鐘，如此反復。制熱模式下，PTC和蒸發風扇工作30分鐘，停止10分鐘，如此重復工作。

2.3.2貨道模塊介紹

2.3.2.1彈簧貨道

2.3.2.1.1組成

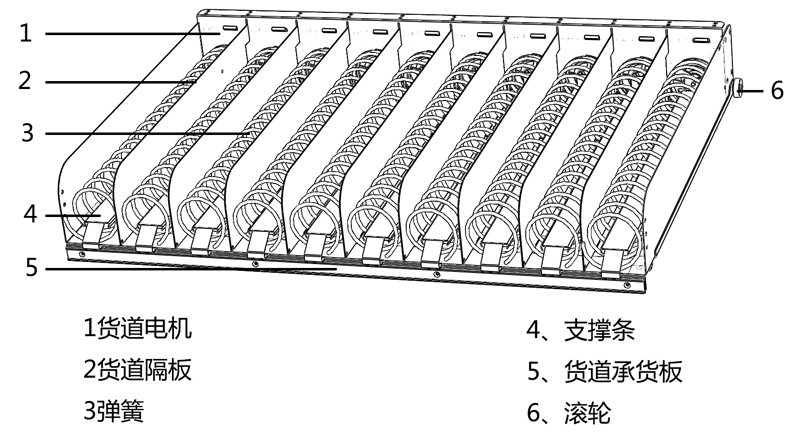

2.3.2.1.2彈簧貨道工作介紹

貨道電機驅動彈簧旋轉，商品順著彈簧旋轉的方向向前推送，彈簧旋轉一圈便可將商品全部推送出來。支撐條可以使不規則、小巧不易擺放的商品更加容易的出貨，擺放商品時將商品向里邊傾斜。

2.3.2.2皮帶貨道

2.3.2.2.1組成

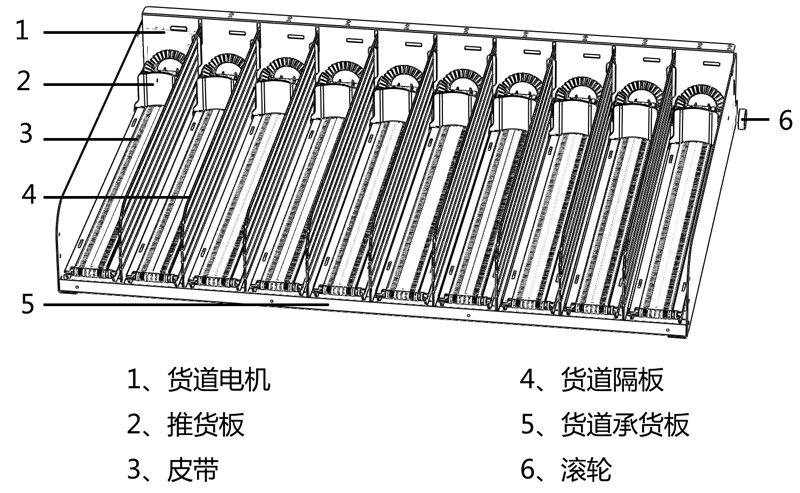

2.3.2.2.2皮帶貨道工作介紹

貨道電機驅動皮帶旋轉，將商品從貨道內傳送出，多個皮帶貨道可以一起聯動來售賣大件商品，退貨板可輔助傳送商品。

3安裝與使用流程

3.1售賣機安裝

售賣機安裝時機器后側與墻的距離不小于50cm，多臺機器的相互間距不小于20cm，門能敞開的角度至少是135°，確保機器性能良好和上貨方便；擺放地面必須堅硬、平整，設備在運行過程中應保持垂直狀態，前后和橫向的最大傾斜度為5%（~2°），不良的安裝有可能導致傾斜、觸電、著火或燒傷。

在連接到電源之前，確保電源特性與機器的一致，應合適的安裝電源插座，以方便機器與電源斷開，不要使用有破損的電源線和插線排，防止漏電危機人身安全，如果電源線損壞，應由制造商或售后服務或類似的合格人員進行更換，以防止危險，電源的接線必須牢固穩定，接觸不良的電源線會影響機器的使用性能。

3.2售賣機使用流程

五項基本步驟便可正常使用售賣機。

a) 剪開貨道扎帶

b) 放入商品

c) 設置貨道價格

d) 設置貨道庫存

e) 在售貨機管理平臺綁定微信和支付寶

3.2.1剪開貨道扎帶

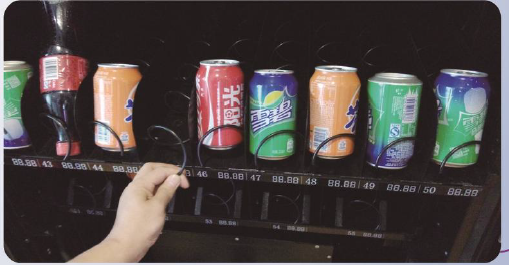

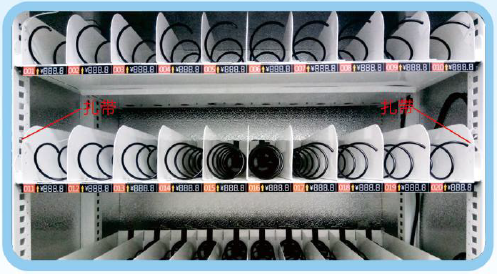

在貨道的每個彈簧格子里正確地?cái)[放商品，商品頂部向后傾斜，如果覺得彈簧的旋轉起點不合適，可以用手向外拉彈簧，旋轉到合適的位置，再松手（放回彈簧時能聽到“咔”的聲音）此時的位置就是彈簧的新起點了。

3.2.2放入商品

為了確保運輸途中安全，在每層貨道兩側用扎帶將貨道固定，在擺放商品之前需要將貨道兩側扎帶剪掉，使貨道可以朝外拉出，方便擺放貨物。

對于皮帶型的貨道，只需要將商品一個個的放入皮帶上面，商品之間不需要間隙或者留很小的間隙。對于某些大尺寸的商品（比如盒飯），需要在菜單（888888）->貨道管理->皮帶檢測設置（超時時間/停止時間）進行設置。

3.2.3貨道價格設置

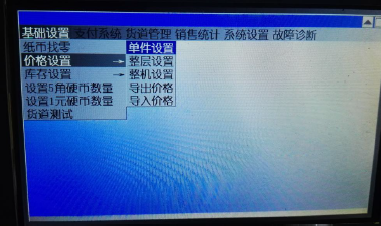

在菜單（888888 密碼）->基礎設置->價格設置中可以對價格按照單件設置，層設置和整機設置。設置完整之后，可以利用U 盤將價格導出，然后去下一個機器將價格再導入，這樣可以節約設置價格的時間。

3.2.4貨道庫存設置

貨道的庫存設置用于讓機器知道某個貨道里面有多少個商品，根據每個貨道實際放入的商品數量在菜單（888888 密碼）->基礎設置->庫存設置中設置數量，如果所有的貨道全部放滿，只需要按一下主板側面的滿貨鍵而不需要進入菜單。

3.2.5售賣機管理平臺中綁定微信和支付寶

登錄www.xynetweb.com，輸入銷售或者售后給您分配的用戶名和密碼，進入“財富管理->收款設置”點擊修改。在這個頁面中設置支付寶和微信，具體流程參考網頁右上角“請點擊下載操作手冊”。

4安卓與操作界面介紹

4.1安卓系統及APP介紹

本售賣APP是基于安卓系統開發的，售賣APP可進行商品的購買、支付以及對售賣機功能的設置。在安卓系統界面，可進行分辨率、聯網、字體的設置。

5下位機操作介紹

5.1配置彈簧/皮帶貨道

興元售貨機支持彈簧，皮帶和掛鉤貨道。

5.1.1配置貨道模式

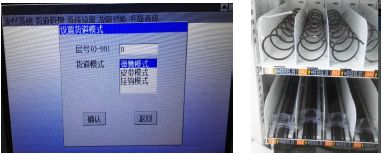

根據實際的安裝的貨道，在菜單（125808521 密碼）->貨道管理->貨道模式中根據層號進行配置(層號為貨道號的前2 位)。如果實際安裝的貨道和設置的不匹配，對于彈簧貨道有奇效，對于皮帶貨道則會出現多出貨或者少出貨的情況。

5.1.2貨道聯動

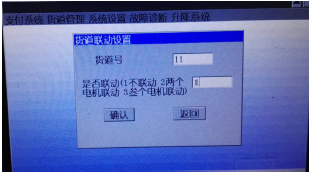

如果一個貨道是由2個電機或者3 個電機驅動(不是指雙齒輪盒的情景)，則需要在菜單（125808521密碼）->貨道管理->貨道聯動中按照貨道號進行配置，比如11 貨道和12 貨道聯動，則需要將11 貨道設置為2，12貨道設置為1，設置之后，12 貨道會變成無效貨道，貨道標簽要跳過12 貨道。如果聯動設置亂了，可以通過“清除貨道聯動”來恢復。

對于彈簧貨道聯動來說，還會需要設置”聯動同步時間”，該時間越長，兩個電機的同步越好，不過越容易出現其中一個電機轉2 圈的情況，如果用默認的設置還會出現這個情況，可以每次減少100 進行測試。

5.1.3貨道卡貨是否能繼續購買

對于某些價格較低，容易卡貨的商品，可以在“菜單（888888 密碼）->貨道管理->貨道卡貨設置”設置卡貨是否能繼續購買，這樣可以避免某個貨道卡貨了，整個貨道都停止售賣，如果功能啟用了，會存在損失一個卡貨商品的情況。該功能默認關閉。

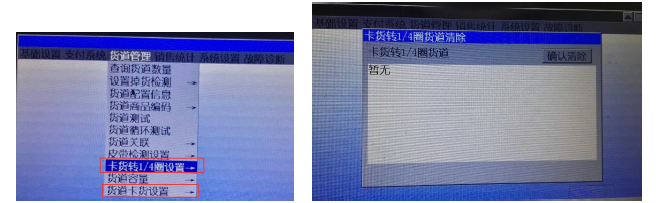

5.1.4貨道卡貨后再轉1/4 圈

某些情況下面，貨道正常轉動一圈沒有把商品推出來，如果貨道能再往前面轉動一點點，就能將商品推出來，因此我們?cè)黾恿诉@個功能，用來減少商品的卡貨故障。如果發生了這樣的情況，可以在“菜單（888888 密碼）->故障診斷->卡貨轉1/4 圈貨道清除”查詢哪些貨道發生過，并且能夠?qū)⑦@些貨道恢復到一個初始狀態，恢復的時候，貨道會轉一圈，回到原來的起始位置。該功能默認關閉。

5.1.5皮帶運行參數設置，

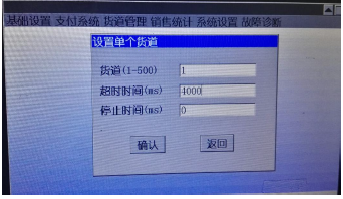

對于皮帶貨道，它的出貨原理是完全依賴于掉貨檢測，在“超時時間”內，物品被掉貨檢測裝置感應到，皮帶再運行“停止時間”就會停止，一般“停止時間”設置為0，這種情況下，物品一掉入取貨斗或者升降臺，皮帶就會停止。在“菜單（888888 密碼）->貨道管理->皮帶檢測設置”中進行設置。

超時時間：商品沒有被掉貨檢測裝置檢測到，皮帶一直保持運動的時間，如果一個商品皮帶傳輸出貨時間為2500 毫秒，那么這個時間一般設置為5000 毫秒，一般來說整機設置為5000 能滿足全部的要求。

停止時間：物品被掉貨檢測裝置檢測到之后，皮帶繼續運動的時間。設置它的意義在于，有些比較大的商品，通過升降機出貨，如果紅外檢測一檢測到就停止的話，不一定能夠推出來，并且后面的一個商品還離貨道邊緣還太遠，整體不太美觀，并且會增加后一個商品的出貨時間。

5.1.6貨道容量

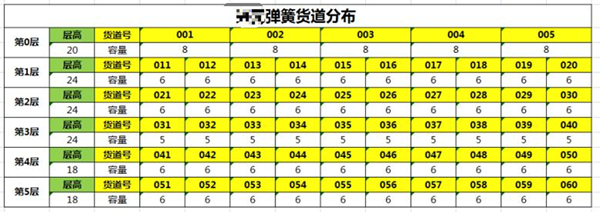

在“菜單（888888 密碼）->貨道管理->貨道容量”中，設置每個貨道能放入的最大商品數，它的作用主要是用于在按滿貨鍵的時候，能把這個值賦給庫存，從而避免一個個的設置庫存。

5.1.7貨道測試

在“菜單（888888 密碼）->貨道管理->測試貨道”中，測試貨道是否正常，排查貨道故障以及機器出廠檢驗的時候，就要用這個菜單測試貨道，還有貨道循環測試也是起類似的作用。

5.1.8貨道配置信息

在“ 菜單（888888 密碼）->貨道管理->貨道配置信息”中，能夠根據貨道號查出這個貨道所有的信息，對于幫助查找貨道設置錯誤還是很方便的。

5.1.9查詢貨道數量

在“菜單（888888 密碼）->貨道管理->查詢貨道數量”中，能夠列出按行列出主機和副機的數量，如果開機顯示的貨道數少了，在這里很容易知道是主機少了還是副機少了，能夠幫助查找問題。

5.2支付系統

5.2.1支付寶和微信支付

啟用支付寶和微信支付分兩步操作

第一步：機器上面啟用支付寶和微信支付功能，在“菜單（888888 密碼）->支付系統->微信”和“菜單（888888 密碼）->支付系統->支付寶”可以開啟和關閉該功能（重啟機器后生效），默認開啟。

第二步：登錄www.xyvend.cn,輸入銷售或者售后給您分配的用戶名和密碼，進入“系統管理->商戶管理”點擊修改。在這個頁面中設置支付寶和微信，具體流程參考“新機器接入平臺流程-微信和支付寶綁定.doc”

5.2.2會員卡與銀聯刷卡

1、首先要確保機器上面安裝了刷卡器，然后在機器上面啟用銀聯/IC 功能，在“菜單（888888 密碼）->支付系統->銀聯/IC”可以開啟和關閉該功能（重啟機器后生效）。

2、如果一個商戶要使用會員卡功能，需要興元公司營銷部幫商戶開通才能使用。

5.3掉貨檢測

5.3.1掉貨檢測的原理

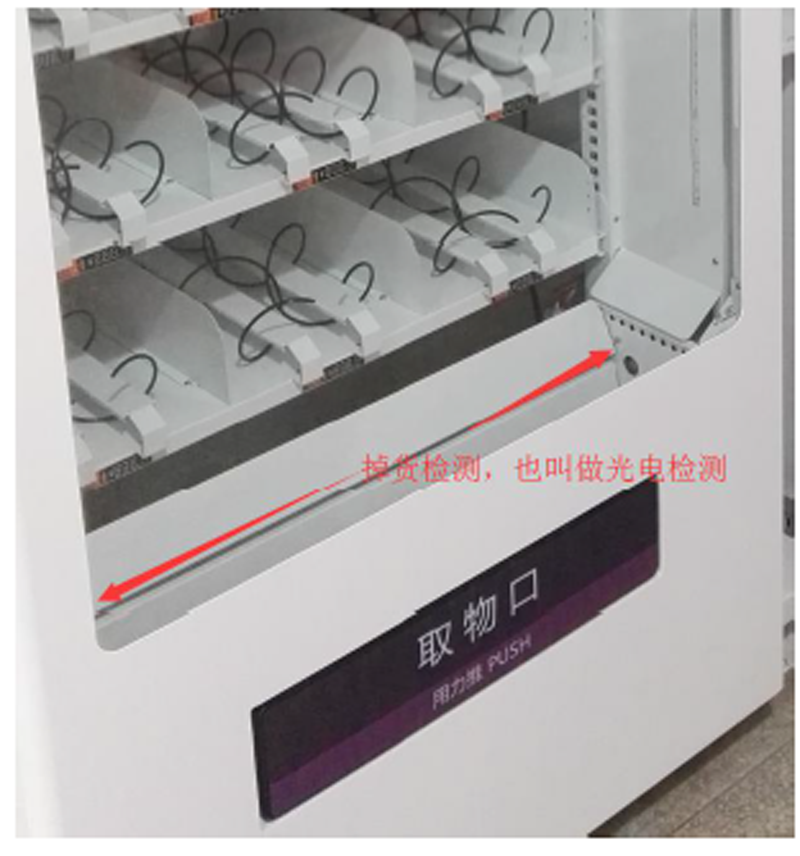

掉貨檢測的原理是在物品的掉落的路徑上面裝上紅外感應器，感應物品是否掉入取貨斗或者是否掉入升降臺，由于是通過紅外光檢測，因此掉貨檢測也稱為紅外檢測或者光電檢測。

具體這個功能的機器，在物品沒有正常出貨，沒有被紅外裝置檢測到，是不會扣顧客的錢，如果是通過支付寶微信購買，則會直接將錢原路退回，另外皮帶貨道的出貨是必須要配合紅外檢測才能正常出貨，感應到物品掉貨就會停止轉動皮帶。

興元公司的掉貨檢測板分為兩種：一種是普通機器上面用的。一種是升降機上面用的。其中普通機器的光電檢測板里面是沒有程序的，升降機光電檢測板里面需要下載程序，售后發配件的時候千萬要注意。如下圖所示：

5.3.2啟用掉貨檢測

掉貨檢測的功能默認是開啟的，在“菜單（888888 密碼）->貨道管理->設置掉貨檢測”里面可以對單個貨道設置為開啟或者關閉。

5.3.3掉貨檢測測試

一般在排除故障或者機器出廠的時候都需要測試掉貨檢測，用來判斷是否足夠靈敏以及是否能正常工作。在“菜單（888888 密碼）->故障診斷->出貨檢測測試”中能夠進行測試。

自動測試，是紅外對射板自我檢測，在發射和接收板基本對準的情況下，自動測試一般為成功，如果不成功，表明一定有故障。

手動測試，在5S 鐘內，如果有物體經過紅外檢測線，就判斷為成功，否則為失敗，可以在這5S 中內，擋住單個的紅外管，來判斷這個紅外管是否靈敏。

5.3.4掉貨檢測靈敏度調節

通過調節靈敏度，可以將它調節到最合適的一個工作狀態，避免誤識別或者識別不到的情況，其中普通機器光電檢測板和升降機的光電檢測板的調節是有差異的，下面分別說明：

普通機器光電檢測板子調節：

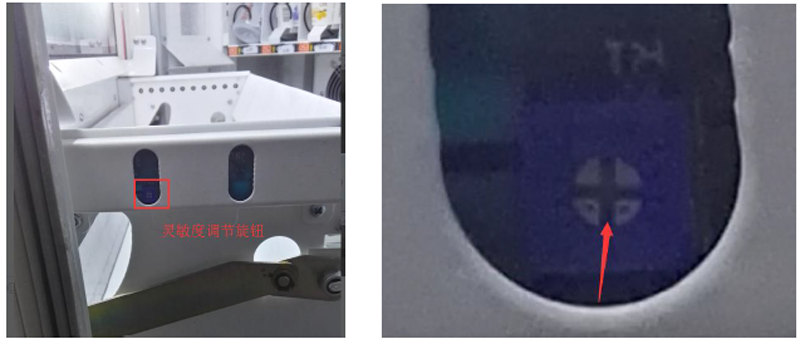

在機器取貨斗的上部左右兩側，安裝有一對紅外檢測板，分別為“發射板”和“接收板”，通過順時針或者逆時針調節這個綠色的旋鈕，可以改變靈敏度，一般將它調到6 點鐘方向就可以了。

升降機光電檢測板子調節：

升降機光電檢測板的靈敏度調節不需要調節硬件，只需要在“菜單（125808521密碼）->系統設置->出貨檢測靈敏度”中設置靈敏度就可以，設置范圍（15 高-30 低），默認值為20，值越大，越不靈敏。

另外和升降機光電檢測板相關的一個重要菜單“菜單（125808521 密碼）->系統設置->出貨檢測頻率調整”用來設定光電檢測的初始狀態，機器出廠的時候，需要保證頻率調整能成功才能正常工作，切記要避免在壓縮機工作的時候，打開機器大門，導致紅外檢測管結霧的時候進行頻率調整，這樣會使得初始狀態不準確而影響正常的檢測。

5.4制冷和加熱系統的設置

5.4.1啟用溫控儀功能

對于飲料機來說，需要在“菜單（125808521 密碼）->故障診斷->連接溫控儀”中啟用溫控儀的連接，這點是所有溫度控制功能的前提。

5.4.2溫度設置

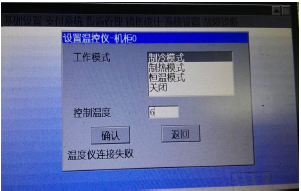

在“菜單（888888 密碼）->系統設置->設置溫控儀”中，飲料機能夠設置為制冷，加熱，恒溫模式，建議不要使用恒溫模式，比較耗電。也可以將它關閉。

在控制溫度那里可以設置溫度。如右圖所示。

5.4.3壓縮機工作時段設置

可以分3 個時間段來設置壓縮機是否工作，這樣可以最大限度的省電，比如設置“1”到“2”，就表示1:00 -2:00開啟其他時間關閉。

5.4.4查詢溫控儀狀態

進入“菜單（888888 密碼）->系統設置->查詢溫控儀狀態”，可以查詢壓縮機是否正常工作，可以根據這里的故障顯示定位到壓縮機部分的故障，常見的有：

1）壓縮機斷路

2）灌流風扇斷路

3）散熱風扇斷路

4）溫控儀連接失敗

故障排除方法參考：興元-制冷系統故障.pdf

5.5銷售數據

5.5.1查看本機銷售數據

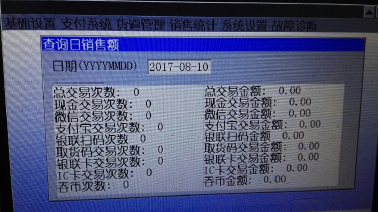

在“菜單（888888 密碼）->銷售統計中，能夠查看“日銷售額”“月銷售額”“年銷售額”“整機交易額”，“貨道銷售信息”，如右圖所示。

5.5.2查看后臺銷售數據

登錄www.xyvend.cn,能查詢到機器的交易明細，線上支付詳情，銷售統計等更多的信息，具體參考“興元-售貨機平臺使用手冊.pdf”。

5.5.3清空本機銷售數據

在“菜單（888888 密碼）->銷售統計->清除本機銷售記錄”中，能夠清除機器上面所有的銷售記錄，清除密碼為888888，也可以在““菜單（888888 密碼）->銷售統計->設置清除密碼”中修改清除密碼。

5.6其他設置

5.6.1修改菜單密碼

在“菜單（888888 密碼）->系統設置->菜單密碼”中，能夠修改菜單密碼。

5.6.2清除卡貨故障和齒輪盒故障

如果機器在購買界面中，發生了卡貨或者齒輪盒故障，就需要在“菜單（888888 密碼）->故障診斷->卡貨故障清除”和“菜單（888888 密碼）->故障診斷->齒輪盒故障清除”中清除，每天補貨的時候，都進這兩個菜單里面看看是否發生了卡貨或者齒輪盒故障。

5.6.3機器升級

5.6.3.1將升級壓縮包放入U(xiǎn)盤

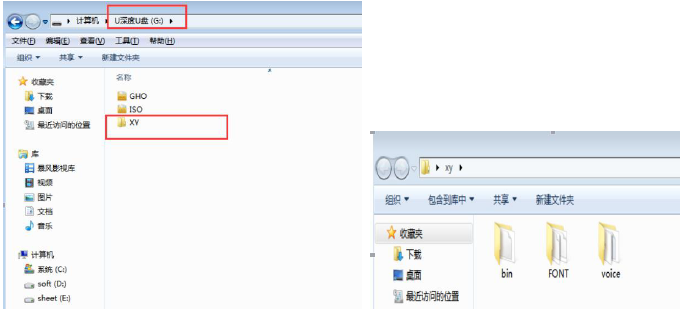

興元研發部在每次更新程序的時候會提供一個壓縮包，比如“V5.2.61xy.rar”,我們需要把它解壓到U 盤根目錄，解壓之后要保證“xy”文件夾要放在根目錄，如下圖所示：

主要：

1、要保證U 盤的文件系統為FAT32，有些U 盤的格式為NTFS,是不能被主板識別的。

2、要保證XY 文件夾就在U 盤的根目錄，不能放在二級目錄。

3、如果U 盤里面原來有XY 文件夾，需要將它刪掉再解壓。

5.6.3.2升級程序

1、將U 盤插入主板。

2、按住主板的功能鍵不放。

3、按一下下復位鍵就松開，此時功能鍵還是不要放。

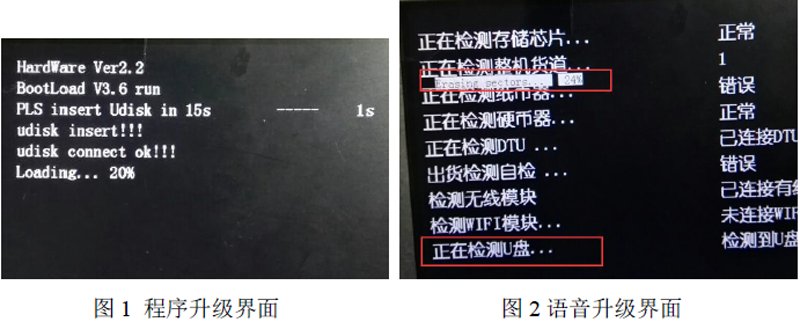

4、出現升級進度就表示正在升級。下圖1.

5.6.3.3升級語音

1.將U 盤插入主板。

2 按一下復位鍵鍵盤就松開。

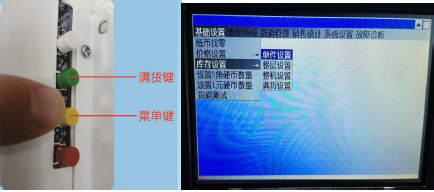

3 屏幕會進入自檢界面，一直按住滿貨鍵，直到提示升級進度。

4 等待升級完成。下圖2.

5.6.4連接上位機功能

上位機是指：安卓觸摸系統，或者稱呼為安卓板。

在“菜單（125808521 密碼）->系統設置->連接上位機”中，能夠啟用上位機連接或者不連接。如果接了安卓觸摸系統的機器，這里是必須要選擇“是”，否則和上位機（安卓觸摸系統）就無法通訊。如果不是安卓觸摸的機器，就要選擇為“否”，否則選擇商品的時候會提示“上位機通訊故障”。

6設備維護

1、自動售貨機外表

在每次補充商品時，機器有灰塵，可用干布擦拭。較臟時，則用醮有溫水或中性洗滌劑的布擦干凈。去污時，請勿使用稀釋劑、揮發油、溶劑、強堿性洗滌劑等化學藥品，否則可能腐蝕涂漆和塑料件或產生龜裂。

2、取貨斗

每次上貨補充商品時，請將取貨斗的出貨門打開，用抹布把微波爐里擦拭干凈，較臟時，則用醮有溫水或中性洗滌劑的布擦干凈。

3、散熱出風口

每次上貨補充商品時，請留意下自動售貨機背后散熱出風口是否通暢，有灰塵、毛屑等需及時清理，否則影響制冷效果。

4、售貨機內部

每次上貨時，請將貨架清理一次，售貨機使用時間長了，貨架上的氣味會很難聞，甚至?xí)躺?xì)菌，可用軟布醮上清水或洗潔精擦洗，再醮清水將洗潔精拭去。

5、貨道滑道

為使上貨補貨方便，請定期對滑輪及固定軸加潤滑油，減少摩擦阻力。

6、電機傳輸軌道

為使售賣機動作順暢，延長使用壽命，請定時在電機傳輸軌道上加固態潤滑油，減少摩擦阻力。

7常見故障處理

1、屏幕提示機器暫停使用

原因：機器的使用許可過期了，需要重新驗證才行。

解決方法：進入“菜單（888888 密碼）->故障診斷->使用許可認證”，將隨機碼告訴興元售后，售后會根據隨機碼生成一個驗證密碼，輸入驗證密碼就可以了。

2、選貨道編號的時候提示貨道暫停使用

原因：這個貨道之前發生了卡貨或者轉兩圈的問題。

解決方法：進入“菜單（888888 密碼）->故障診斷->卡貨貨道清除”清除卡貨貨道，進入“菜單（888888 密碼）->故障診斷->齒輪盒故障清除”清除齒輪盒故障。

3、選貨道編號的時候提示貨道不存在

原因：這個貨道電機電路不通導致檢測不到，電機壞了，或者電機的插頭松了，或者層貨道線插頭松了。如果是整列或者整行都有這個問題，可能是總電機線有插針?biāo)蓜?dòng)。

解決方法：首先更換一個電機試試（如果沒有多余的電機，可以用旁邊的貨道的電機），確定是不是電機的問題。檢測這層貨道的插頭有無松動。

4、出貨了沒扣錢，貨沒出錢扣了

原因：1）出貨的時候，是不是用手把商品接住了。這樣會導致出貨了，沒扣錢。

2）要確定掉貨檢測是不是開啟了，默認是開啟的。

3）掉貨檢測功能是否正常，靈敏度是否滿足要求。

解決方法：如果是掉貨檢測的問題，參考文檔上面“如何測試掉貨檢測”和“如何調節掉貨檢測靈敏度”。

5、機器有信號，可是不上傳數據

原因：1）開機檢測界面查看機器編號對不對。

2）售貨機管理平臺數據處理延遲。

3）售貨機主板銷售數據存儲問題。

解決方法：如果是原因1。重新設置機器編號后重啟。

如果是原因2，只需要等待平臺數據處理完成即可。

如果是原因3，需要在“菜單（888888 密碼）->銷售統計->初始化后臺傳輸”（密碼為888888），初始化之后就可以工作，如果還不行，就需要在“菜單（888888 密碼）->銷售統計->清除本機銷售記錄”清除整機記錄。（初始化后臺傳輸?shù)淖饔迷谟诓粫?huì)清除機器的銷售統計，可是會清除機器的交易明細，初始化之后，沒有傳到后臺的交易明細就不會再傳了）。

6、機器有信號，可是顯示二維碼生成失敗

原因：1）機器編號是否錯誤。2）是否綁定到了商戶。3）后臺沒有配置微信或者支付寶收款。

解決方法：1）在開機自檢界面檢測機器編號是否錯誤。

2）登錄后臺管理系統，在機器狀態監控那里查看是否有這個機器。

3）登錄后臺系統，在商戶管理那里配置支付寶和微信，支付寶和微信都要實名認證。

7、機器沒有信號或者信號不穩定

原因：1）機器編號是否錯誤，后臺是否存在這個機器編號。2）電話卡是否欠費。3）可能和售貨機管理平臺有關系。4）可能和當?shù)氐?G 數據網絡有關系。5）GPRS 模塊和主板之間可能沒有連接上。6）GPRS 模塊本身?yè)p壞。

解決方法：

1）在開機自檢界面確定機器編號是否正確，后臺是否存在這個編號。

2）把電話卡放入手機，確定是不是能夠上網。

3）和售后確認平臺最近是否有故障，是否由平臺的原因?qū)е隆?/p>

4）如果放的是移動卡，可以交換放入聯通卡試試。

5）開機自檢頁面是否顯示DTU 已連接，如果顯示未連接，要查明原因，可能是線接觸不亮，或者GPRS 模塊損壞，或者主板損壞。另外用部分4G/和以太網模塊，也會顯示DTU 未連接，這個沒有影響。

6）撥打放在GPRS 模塊里面的電話卡號碼，如果不能接通，表示GPRS 模塊損壞。注意：物聯卡是沒有電話和短信功能的，不能用這個方法試物聯卡。

8、 金屬鍵盤按鍵顯示不對

原因：興元某一批金屬鍵盤生產工藝缺陷，導致會出現按按鍵顯示錯誤，比如按“3”顯示“1”。

解決方法：如果鍵盤中同時有一列都出現顯示錯誤，那么主板和金屬鍵盤都需要換掉，否則只需要更換金屬鍵盤。

9、 連接不上副柜

原因：1）主機和副機連接線沒有插好。2）副機的地址設定錯誤。3）主板損壞，或者副機驅動板損壞。4）對于V2.2v5 以前的主板，副機數量太多會出現某幾個檢測不到。

解決方案：

1）將主機和副機的連接線接好，細心查看接頭是否完好。

2）進入“菜單（888888 密碼）->貨道管理->查詢貨道數量”中查詢，如果地址設定錯，那么出現在別的副機。

3）更換主板或者驅動板，采用排除法查找問題。

4）V2.2v5 以前的主板接副機數量多的時候會有貨道檢測不到的情況，這時需要增加總線接口板。
