純掃碼售賣機說明書

湖南興元科技股份有限公司

前言

感謝您選用本公司生產的產品！

為了使您盡快輕松自如的操作本產品，我們隨機配備了內容詳盡的用戶手冊，您可獲取有關產品介紹、使用方法等方面的知識。使用本產品之前，請仔細閱讀我們隨機提供的所有資料，以便您能更好地使用該產品。

在編寫本手冊時我們非常認真和嚴謹，希望能給您提供完備可靠的信息，然而難免有錯誤和疏漏之處，請您給予諒解并由衷地歡迎您批評和指正。如果您在使用該產品的過程中發現什么問題，請及時撥打我們的服務熱線，感謝您的支持和合作！

規格參數

產品型號：

外形尺寸：

重量：

額定電壓：220V

壓縮機功率：

工作環境溫度：

冷藏最低溫度：-5℃

單貨道容量：215mm*450mm

貨道總數：32

注意事項

安裝機器前，請仔細閱讀以下說明：

• 由于機器有一個冷卻裝置，因此應將其垂直運輸，并且在完成拆包和安裝后2小時后才可連接到電源。

• 收到機器后請檢查機身、玻璃和地腳是否完好無損，配件是否齊全。

• 機身為鋼制材料，安裝及移動時請委托專業人員，避免人員傷害和機器損壞。

• 擺放地面必須堅硬、平整，不良的安裝有可能導致傾斜、觸電、著火或燒傷。

• 請選擇合適的地面安裝此設備，設備在運行過程中應保持垂直狀態，前后和橫向的最大傾斜度為5%（~2°）。

• 擺放場所必須防潮、防雨，防止?jié)B水導致線路短路和燒壞電路板。

• 擺放場所必須防熱源的直接輻射，保證通風、散熱良好，以確保機器制冷效果。

• 確保機器不受濕氣、灰塵、污垢等的影響。特別注意確保通風柵格通風流暢，沒有任何遮擋物。

• 機器后側與墻的距離不小于50cm，多臺機器的相互間距不小于20cm，門能敞開的角度至少是135°，確保機器性能良好和上貨方便。

• 未經廠家專業人員指導不得擅自拆卸、改裝，避免發生事故。

• 機器的安裝區域需要有標準穩定的220V 市電電壓，電源插座必須是帶接地的三孔插座，不能通過煤氣管、自來水管、電話線、避雷針接地，接地端的接地電阻應小于4Ω。

• 在連接到電源之前，確保電源特性與機器的一致。

• 應合適的安裝電源插座，以方便機器與電源斷開。

• 不要使用有破損的電源線和插線排，防止漏電危機人身安全。

• 如果電源線損壞，應由制造商或售后服務或類似的合格人員進行更換，以防止危險。

• 電源的接線必須牢固穩定，接觸不良的電源線會影響機器的使用性能。

• 禁止在機器內放入易燃物品，防止發生火災或爆炸。

• 有異常燒焦味、煙或火等情況，請馬上將電源插頭拔掉，并與專業維修人員聯系。

• 當機器出現故障無法使用時，請?jiān)诼?lián)系售后人員時提供機器正面和機器編碼的照片，以便售后人員確認配件型號及故障處理。

• 對機器進行更換配件或清理維護時，請先切斷電源，防止觸電或損壞機器設備。

• 經常清洗，可防止故障發生，延長機器的使用壽命。

• 請使用清水清洗機器，切勿使用濃縮產品清洗機器（可能會腐蝕油漆并改變顏色）。

• 清洗電子設備時，切勿使用過濕的毛巾清洗，防止設備進水短路燒壞。

• 清掃冷凝器時請戴上手套，鋁片部位使用長毛刷進行的清理，防止劃傷手。

• 上貨時請先關閉壓縮機再上貨，以減少外部空氣中的水蒸氣進入機器內液化，防止背后漏水和壓縮機鋁片結霜堵塞，如蒸發皿內的水滿了，請及時倒掉。

目錄

1專業術語 5

2產品概述 6

2.1產品介紹 6

2.2工作原理及數碼管顯示介紹 7

2.2.1工作原理介紹 7

2.2.2數碼管顯示介紹 7

2.3功能模塊介紹 8

2.3.1溫度控制系統介紹 8

2.3.2升降系統介紹 10

2.3.3貨道模塊介紹 12

3安裝與使用流程 14

3.1售賣機安裝 14

3.2售賣機使用流程 14

3.2.1剪開貨道扎帶 14

3.2.2放入商品 15

3.2.3貨道商品信息設置 15

3.2.4貨道庫存設置 15

3.2.5售賣機管理平臺中綁定微信和支付寶 15

4購買介紹 16

5手機微超管家APP介紹 17

5.1微超管家APP頁面介紹 17

5.1.1“首頁”菜單欄介紹 17

5.1.2“售貨機”菜單欄介紹 17

5.1.3售賣記錄介紹 17

5.1.4“警告”菜單欄介紹 18

5.1.5“我的”菜單欄介紹 18

5.2售賣機運營維護介紹 18

5.2.1售賣機狀態查看 18

5.2.2貨道商品設置 19

6藍牙APP介紹 19

6.1藍牙APP登錄介紹 19

6.2貨道管理 20

6.3系統設置 20

6.4升降系統 21

6.5故障診斷 22

7設備維護 22

8常見故障處理 22

9售后服務與政策 23

1專業術語

對下文中會出現一些術語統一解釋，方便閱讀理解。

主板：  售貨機控制板，控制錢幣系統，貨道等的電路板。

下位機：    硬件上面指主板，軟件上面指主板程序。

溫控儀：   調節溫度變化的控制電路板。

電控箱： 主板，驅動板，一體機，升降機系統，壓縮機等的供電系統。

壓縮機： 用于制冷的模塊。

PTC： 用于加熱的模塊。

蒸發風扇： 使冷氣或熱氣在箱體內循環作用。

溫控探頭： 溫度傳感器。

光電檢測： 光電檢測傳感器，檢測有無物體（商品）經過，是由光電檢測接收板、光電檢測發射板組成。

2產品概述

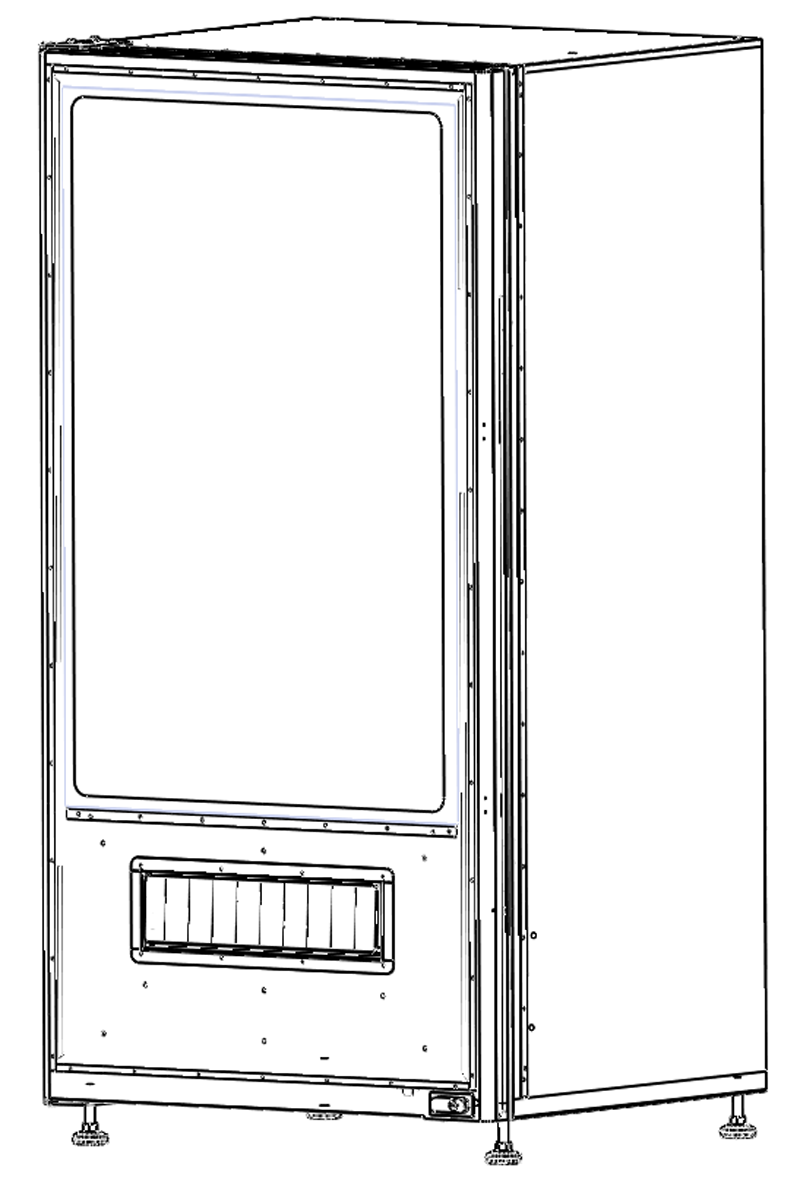

2.1產品介紹

售賣機取消屏幕、按鍵，將購買界面移植到手機端，通過掃描二維碼進行商品選擇購買，管理員可以通過手機微超管理APP掃描二維碼進行商品設置，卡貨故障清除，售賣機內置藍牙數碼管顯示模塊，數碼管可以顯示售賣機運行時的各種狀態，手機APP與售賣機通過藍牙連接之后，可以進行售賣機測試與參數設置。

2.2工作原理及數碼管顯示介紹

2.2.1工作原理介紹

手機掃描二維碼，將購買信息上傳至后臺，后臺接收購買信息后，將出貨命令下發至售賣機上，售賣機接收到命令，進行出貨命令。

2.2.2數碼管顯示介紹

售賣機在運行過程中的各種狀態通過數碼管進行顯示，查看顯示代碼了解售賣機狀態或者設備故障發生點。

開機時顯示H+正常電機數F+短路電機數，如機器總共有60 個貨道，如果正常貨道是59 個，有一個貨道短路，則顯示:

H59

F01

購買商品時，售賣機會檢查自身的運行情況，會出現的提示（此提示只出現一次）:

P01 - 已鎖機

P02 - 機器存儲錯誤

P03 - 貨道暫停

P04 - 貨道不存在

P05 - 貨道卡貨

P06 - 存在電機電路

P07 - 升降臺存在商品

P08 - 升降機故障次數大于3 次

P09 - 升降機自檢故障

P10 - 取貨口門沒關上

P11 - 存在交易數據

P12 - 齒輪盒故障

P30 - 程序升級中

P31 - 文件大小超出范圍

P32 - 文件內容不合法

P33 - 無文件或者無目錄

P34 - 單片機中無應用程序

如果機器存在故障，故障代碼會循環的顯示在數碼管上面:

E01 - 電機短路

E02 - 沒讀到SIM 卡

E03 - 沒檢查到DTU

E04 - 光電檢查錯誤

E05 - 機器鎖機

E06 - 機器存儲錯誤

E07 - 升降機故障

E08 - 藍牙模塊錯誤

E09 - 斷網狀態

E10 - 溫控儀探頭錯誤

E11 - 溫控儀壓縮機錯誤

E12 - 溫控儀通訊錯誤

2.3功能模塊介紹

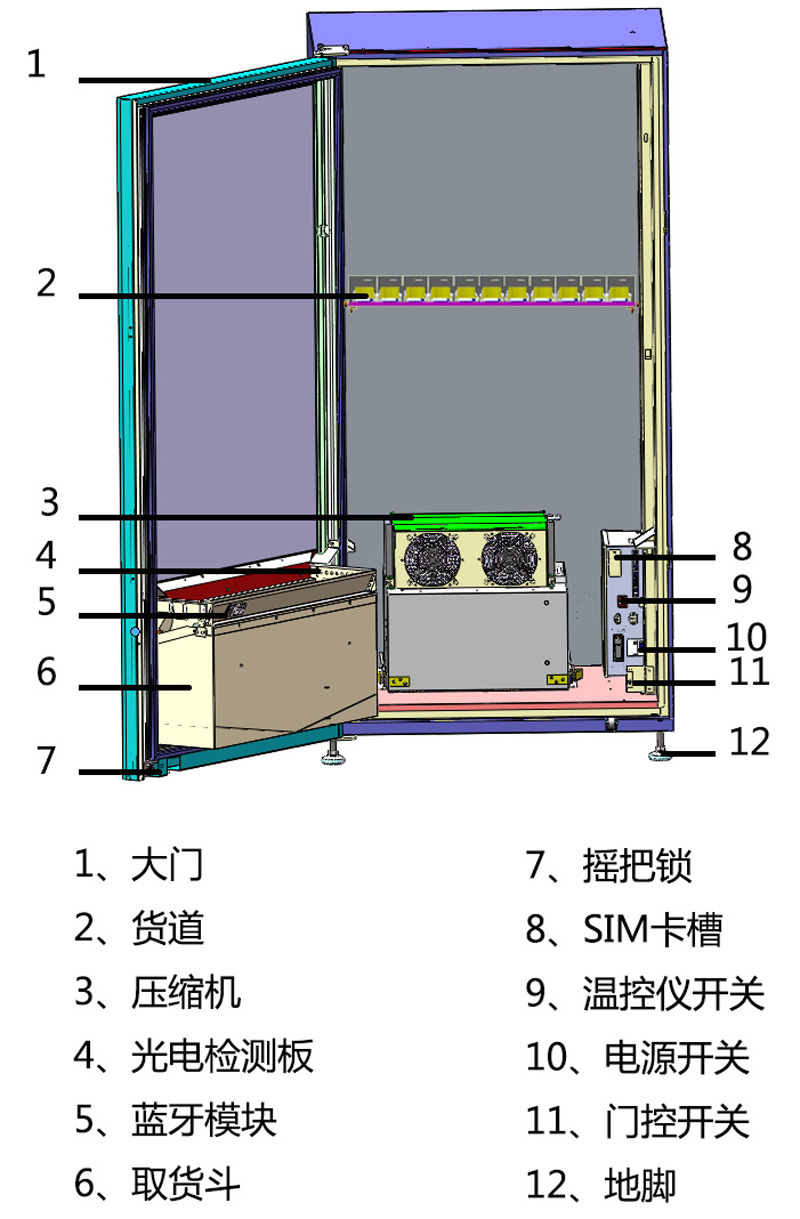

售賣機由機箱、電控箱供電系統、溫度控制系統、貨道模塊、驅動模塊、主控制模塊、模塊組成。

電控箱供電系統：電控箱供電系統好比售賣機的“心臟”，為設備提供電的輸出。

主控制模塊：主控制模塊類似于售賣機的“大腦”，控制著設備各個部件的運作情況。

2.3.1溫度控制系統介紹

2.3.1.1組成

溫度控制系統由壓縮機、PTC、散熱風扇、蒸發風扇、溫控儀等組成；溫控儀控制壓縮機制冷，PTC制熱、化霜。

2.3.1.2溫控儀工作模式及溫度控制

方式一：在藍牙APP中選擇系統設置，點擊設置溫控儀輸入控制溫度，選擇工作模式即可。

方式二：在電控箱上長按"上綠色按鈕"5秒進入溫度設置界面，上鍵設置控制溫度增加，下鍵設置控制溫度減??；長按“下紅色按鈕”5秒進入?yún)?shù)設置界面，其中參數設置為E03(溫度回差)，E06(化霜周期，單位為小時)，E07(化霜時間，單位為分)，E08(工作模式，模式有：關閉、制冷、加熱、恒溫)，E09(溫控儀地址，其中“0”代表溫控儀控制主機，“1、2….”代表溫控儀控制從機)。（通過溫控儀上面的按鈕設置溫度的時候，溫度上限和下限不再起作用）。

模式顯示：COL（制冷模式），HHH（制熱模式），CUH（恒溫模式），PPP（溫控儀關閉模式），PP1（溫控儀通過時間控制處于關閉的模式），F(xiàn)AN（化霜）。

故障顯示：EA2（壓縮機斷路），EA4（蒸發風扇斷路），EA6（散熱風扇斷路），EA8（PTC斷路），LL（溫控探頭故障）。

2.3.1.3溫控儀工作邏輯

2.3.1.3.1工作邏輯

制冷模式：溫控儀開機30秒后，當溫控探頭溫度大于（設定溫度+回差溫度），啟動壓縮機，再10秒后啟動蒸發風扇，當溫控探頭溫度小于等于設定溫度的時候，壓縮機和蒸發風扇同時停止。

制熱模式：溫控儀開機30秒后，當溫控探頭溫度低于（設定溫度-回差溫度），同時啟動PTC和蒸發風扇，當溫控探頭溫度大于等于設定溫度的時候，PTC停止，60秒后風扇停止。

恒溫模式：溫控儀開機30秒后，當溫控探頭溫度大于（設定溫度+回差溫度），啟動壓縮機，再10秒后啟動蒸發風扇，當溫控探頭溫度小于等于設定溫度的時候，壓縮機和蒸發風扇同時停止。當溫控探頭溫度低于（設定溫度-回差溫度），同時啟動PTC和蒸發風扇，當溫控探頭溫度大于等于設定溫度的時候，PTC停止，60秒后風扇停止。

2.3.1.3.2化霜邏輯

化霜周期從溫控儀開機的時候就開始計時，計時到達化霜周期后，在制冷，制熱，恒溫模式下，都會啟動化霜，蒸發風扇開啟，化霜時間結束后，蒸發風扇關閉，化霜結束。30秒后重新進入之前的工作模式。

2.3.1.3.3溫控探頭故障下如何工作

對于遇到溫控探頭故障的情況，在制冷模式下，壓縮機和蒸發風扇保持工作30分鐘，化霜30分鐘，如此反復。制熱模式下，PTC和蒸發風扇工作30分鐘，停止30分鐘，如此重復工作。

2.3.2升降系統介紹

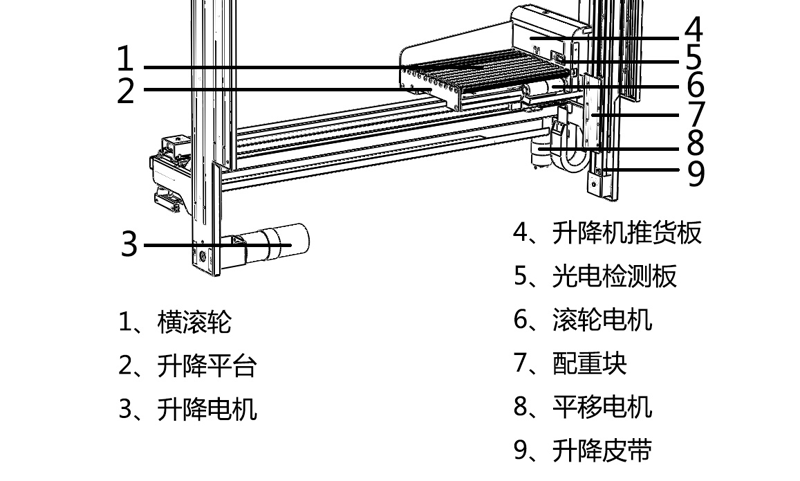

2.3.2.1平移升降機

2.3.2.1.1組成

2.3.2.1.2平移升降機工作原理

升降平臺通過設置層定位脈沖來確定每層貨道高度位置，通過設置盒子脈沖來確定每個貨道水平位置，由此準確無誤的確定了升降平臺停在每個貨道的高度位置和水平位置。

在貨道皮帶和升降平臺滾輪的共同作用下，將商品從貨道取出放入升降平臺，光電檢測檢測到有商品時，升降臺運行至進貨口門處，再由升降平臺推貨板將商品推送到取貨斗中，光電檢測沒有檢測到商品時，升降機、升降平臺運行至原點，售賣機提示卡貨，貨款退回。

貨道皮帶和升降臺滾輪的運動使得商品從貨道傳送到升降臺上，當升降臺上光電檢測傳感器檢測到商品時，控制板通過設定滾輪旋轉和皮帶旋轉的時間來確定商品到升降臺上的最佳位置。

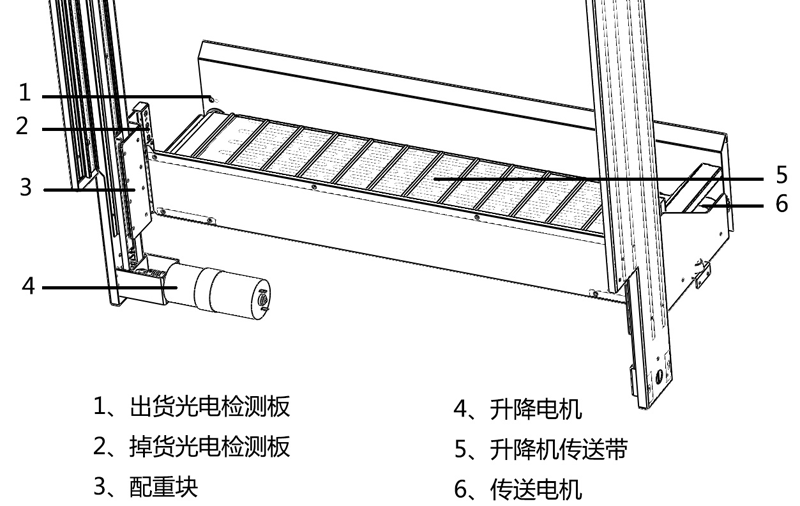

2.3.2.2履帶式升降機

2.3.2.2.1組成

2.3.2.2.2履帶式升降機工作原理

升降機通過設置層定位脈沖來確定每層貨道的高度位置，從而可以運動至商品出貨的那一層，確保商品出貨不受損壞。

商品出貨時，貨道將商品推送至升降臺上，當?shù)糌浌怆姍z測到有商品掉落時，升降臺運行至商品進貨門處，升降機通過履帶的傳輸將商品送入取貨斗內，當?shù)糌浌怆姍z測沒有檢測到商品時，則升降機回到原點售賣機提示卡貨，并將原支付的貨款退回，當出貨光電檢測沒有檢測到商品掉入取貨箱時售賣機提示卡貨，則會將原支付的貨款退回。

2.3.3貨道模塊介紹

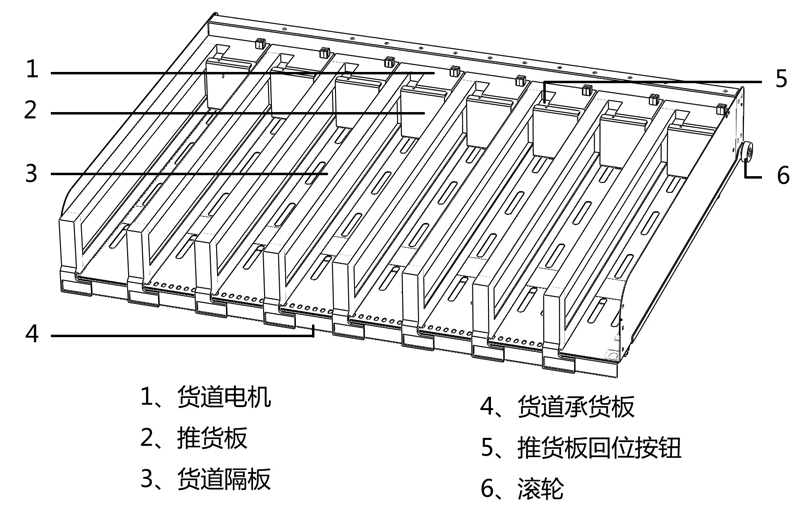

2.3.3.1推式貨道

2.3.3.1.1組成

2.3.3.1.2推式貨道工作介紹

貨道電機通過皮帶驅動推貨板向前動作，推貨板將商品從貨道中推出，推式貨道可以根據商品的寬度進行自由的調整，貨道隔板可以左右調節從而確定寬度來適用所需商品；商品售賣完退貨置于最前時，可以通過推貨板回位按鈕將推貨板置于初始位置。

售賣機通過設定的超時時間和停止時間來控制推貨板向前的運動時間。

2.3.3.2彈簧貨道

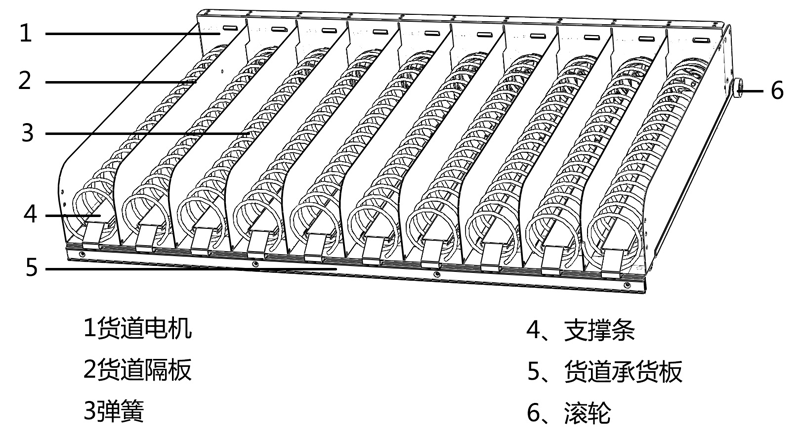

2.3.3.2.1組成

2.3.3.2.2彈簧貨道工作介紹

貨道電機驅動彈簧旋轉，商品順著彈簧旋轉的方向向前推送，彈簧旋轉一圈便可將商品全部推送出來。支撐條可以使不規則、小巧不易擺放的商品更加容易的出貨，擺放商品時將商品向里邊傾斜。

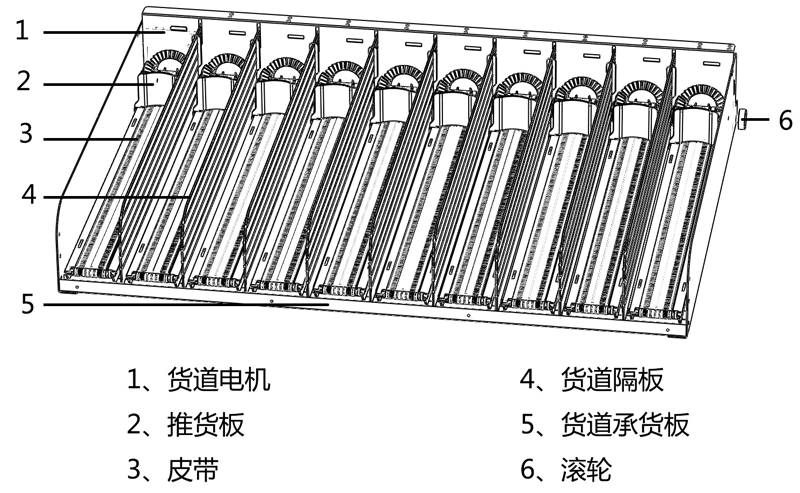

2.3.3.3皮帶貨道

2.3.3.3.1組成

2.3.3.3.2皮帶貨道工作介紹

貨道電機驅動皮帶旋轉，將商品從貨道內傳送出，多個皮帶貨道可以一起聯動來售賣大件商品，推貨板可輔助傳送商品。

售賣機通過設定皮帶的超時時間和停止時間來控制皮帶旋轉的時間。

3安裝與使用流程

3.1售賣機安裝

售賣機安裝時機器后側與墻的距離不小于50cm，多臺機器的相互間距不小于20cm，門能敞開的角度至少是135°，確保機器性能良好和上貨方便；擺放地面必須堅硬、平整，設備在運行過程中應保持垂直狀態，前后和橫向的最大傾斜度為5%（~2°），不良的安裝有可能導致傾斜、觸電、著火或燒傷，擺放場所必須防潮、防雨，防止?jié)B水導致線路短路和燒壞電路板。

在連接到電源之前，確保電源特性與機器的一致，應合適的安裝電源插座，以方便機器與電源斷開，不要使用有破損的電源線和插線排，防止漏電危機人身安全，如果電源線損壞，應由制造商或售后服務或類似的合格人員進行更換，以防止危險，電源的接線必須牢固穩定，接觸不良的電源線會影響機器的使用性能。

3.2售賣機使用流程

五項基本步驟便可正常使用售賣機。

a) 剪開貨道扎帶

b) 放入商品

c) 設置貨道商品信息

d) 設置貨道庫存

e) 在售貨機管理平臺綁定微信和支付寶

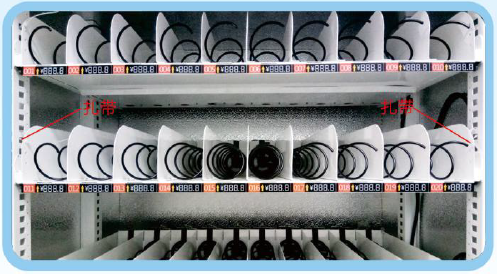

3.2.1剪開貨道扎帶

為了確保運輸途中安全，在每層貨道兩側用扎帶將貨道固定，在擺放商品之前需要將貨道兩側扎帶剪掉，使貨道可以朝外拉出，方便擺放貨物。

3.2.2放入商品

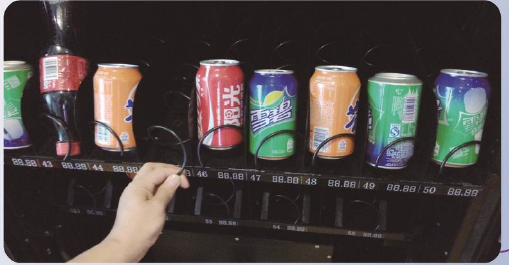

在貨道的每個彈簧格子里正確地?cái)[放商品，商品頂部向后傾斜，如果覺得彈簧的旋轉起點不合適，可以用手向外拉彈簧，旋轉到合適的位置，再松手（放回彈簧時能聽到“咔”的聲音）此時的位置就是彈簧的新起點了。

對于皮帶型的貨道，只需要將商品一個個的放入皮帶上面，商品之間不需要間隙或者留很小的間隙。對于某些大尺寸的商品（比如盒飯），需要在藍牙APP貨道管理中進行皮帶參數設置（超時時間/停止時間）。

3.2.3貨道商品信息設置

設置貨道商品信息時，需先在售賣機管理平臺添加商品種類，平臺和微超管家均可在貨道號上選擇對應的商品。

添加商品種類：登錄www.xynetweb.com，輸入銷售或者售后給您分配的用戶名和密碼，進入“我的商品”點擊添加。在這個頁面中添加商品種類，具體流程參考網頁右上角“請點擊下載操作手冊”。

微超管家APP設置商品：登錄手機端微超管家APP，輸入銷售或者售后給分配的用戶名和密碼，APP首頁右上角點擊掃描二維碼或者售貨機菜單欄選擇此售賣機進入售賣機設置頁面，點擊配貨，選擇需要設置的貨道，進行商品設置。

3.2.4貨道庫存設置

登錄手機端微超管家APP，輸入銷售或者售后給分配的用戶名和密碼，APP首頁右上角點擊掃描二維碼或者售貨機菜單欄選擇此售賣機進入售賣機設置頁面，點擊配貨，選擇需要設置的貨道，進行庫存設置。

3.2.5售賣機管理平臺中綁定微信和支付寶

登錄www.xynetweb.com，輸入銷售或者售后給您分配的用戶名和密碼，進入“財富管理->收款設置”點擊修改。在這個頁面中設置支付寶和微信，具體流程參考網頁右上角“請點擊下載操作手冊”。

4購買介紹

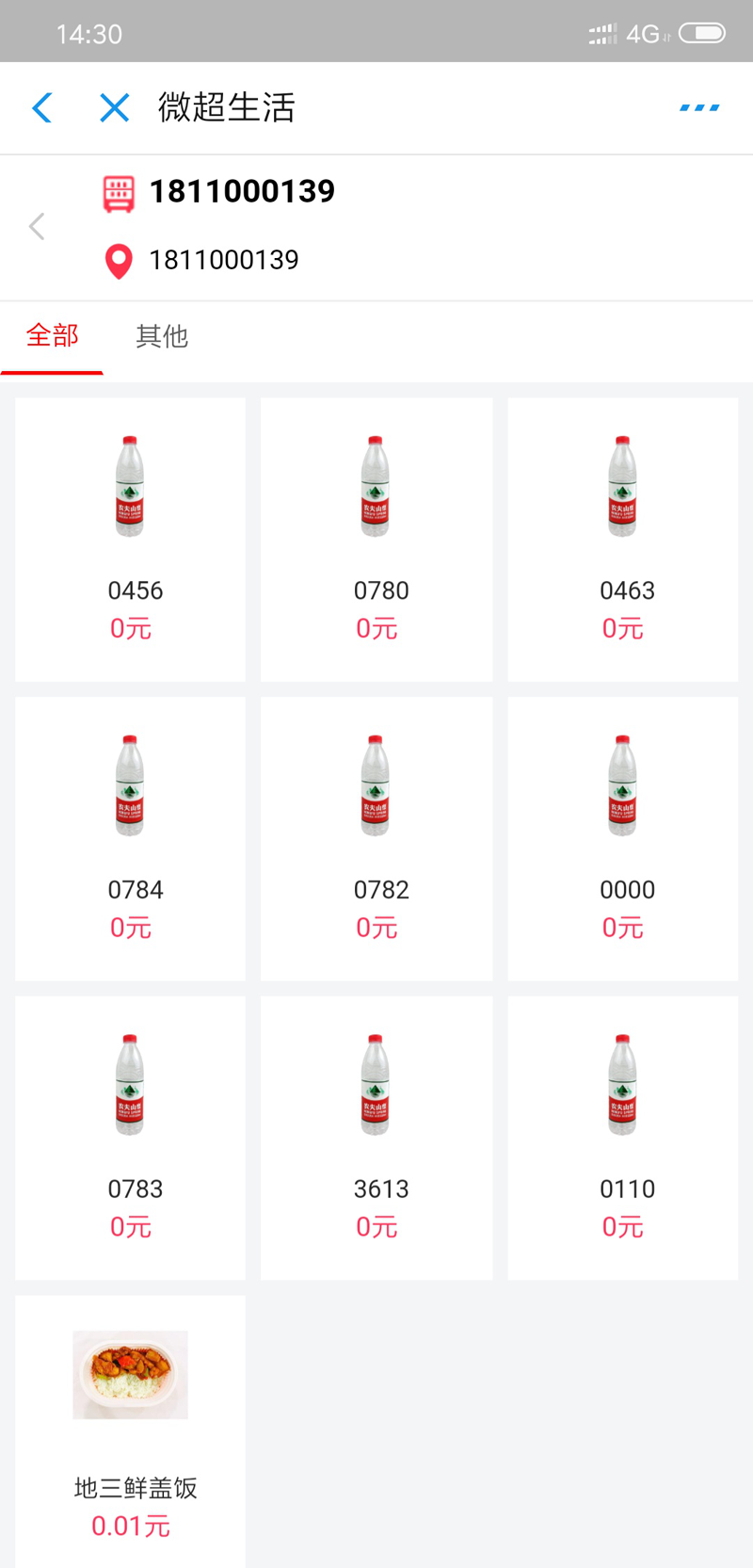

購買時，可選擇微信或支付寶掃描二維碼，即可出現商品選擇的界面：

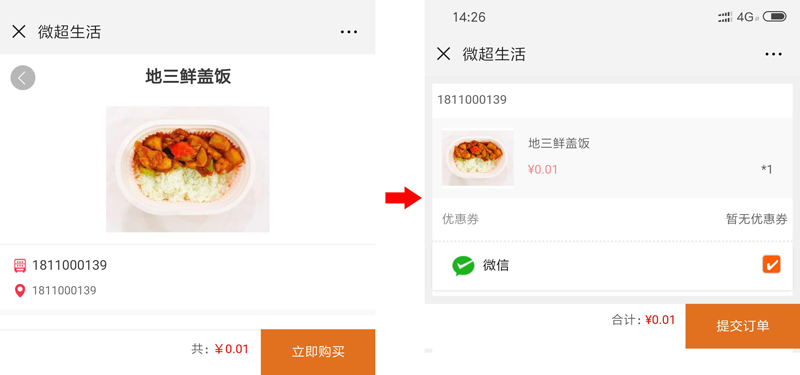

選擇所需購買的商品如下圖所示，選擇立即購買，進行支付即可。

5手機微超管家APP介紹

微超管家是應用在手機端的管理平臺，可在此應用上進行商品設置、庫存設置，并可查詢售賣機運行狀態，以及清除售賣機貨道卡貨故障。

在web管理平臺登錄界面，可以掃描二維碼，下載此APP應用。

5.1微超管家APP頁面介紹

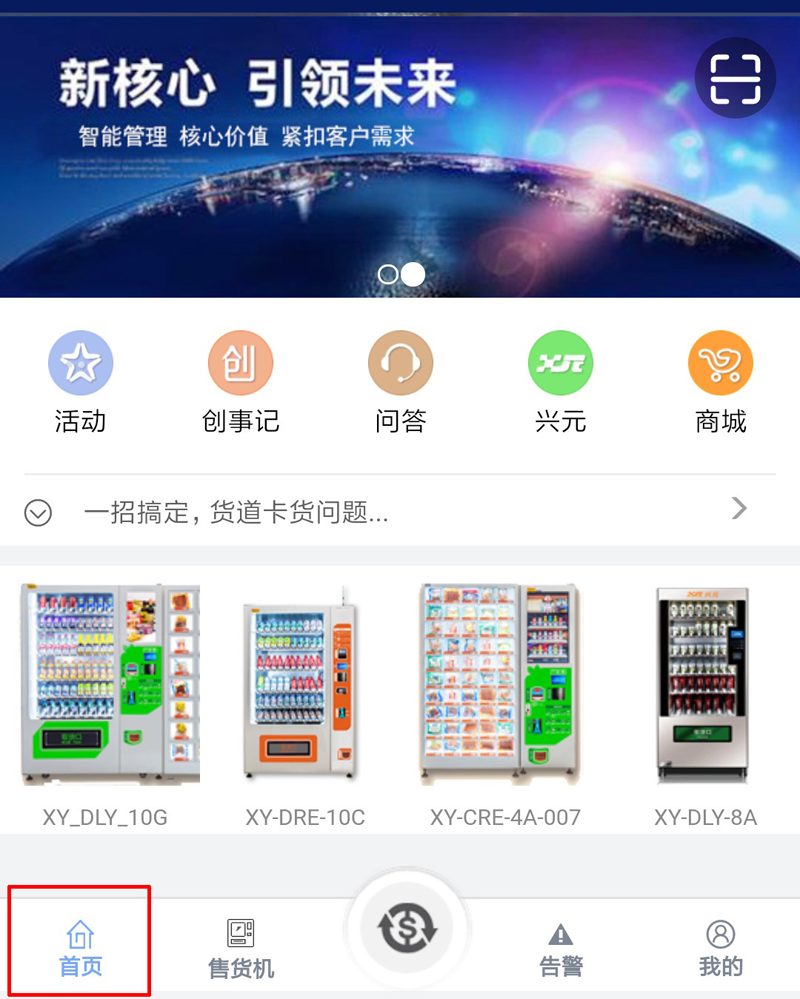

5.1.1“首頁”菜單欄介紹

此頁面陳列各型號的產品，選擇一型號產品可以進入該型號產品的介紹，上層菜單欄有最新活動，興元?jiǎng)?chuàng)事件，問題解答，公司簡介，以及商場介紹。

點擊右上角圖標，可進行二維碼掃碼，掃碼機器設備上二維碼之后，進入貨道配置信息設置界面，在此頁面可以查看商品貨道信息，設置貨道商品，清除卡貨故障，貨道庫存設置。

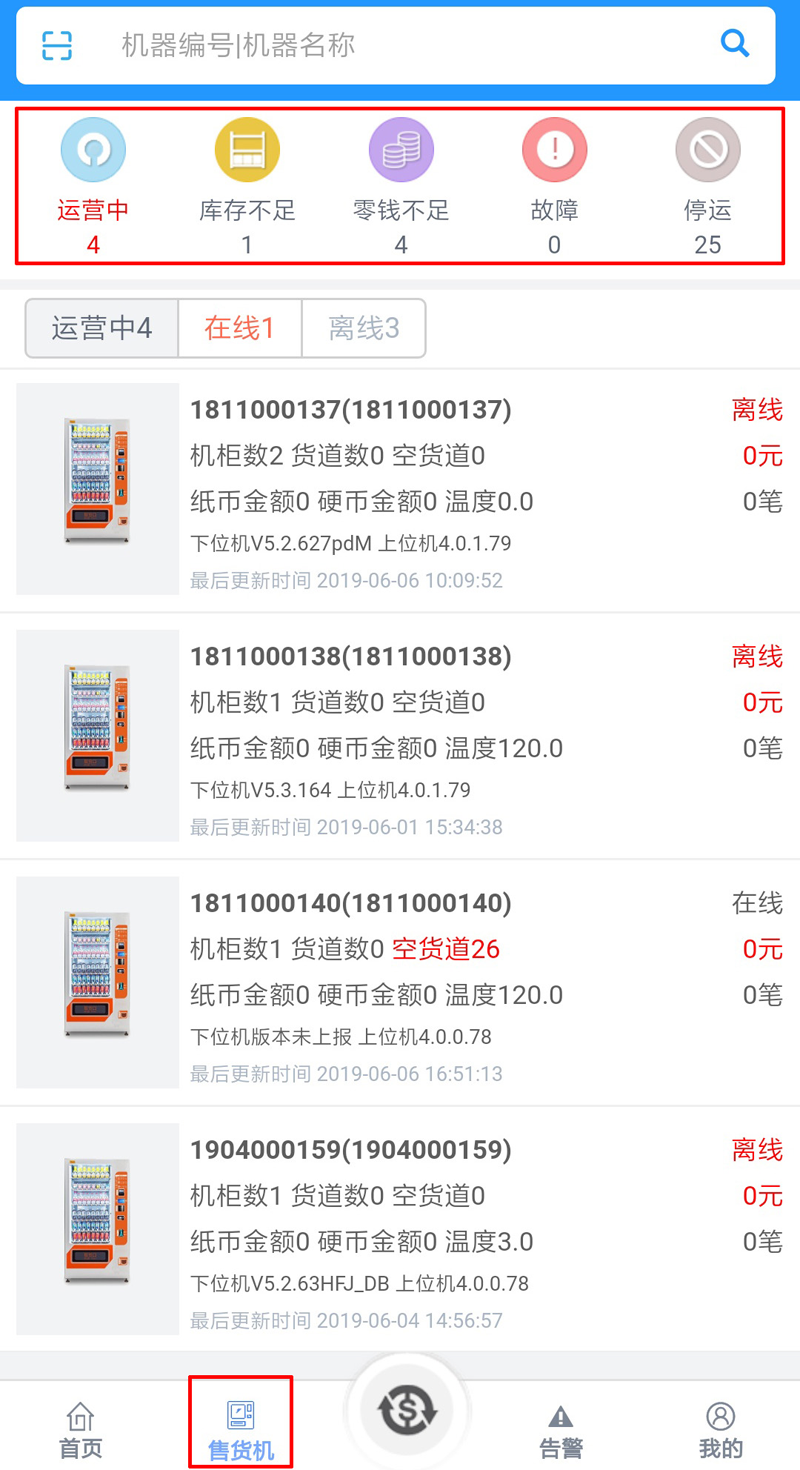

5.1.2“售貨機”菜單欄介紹

頂層輸入售賣機名稱或售賣機ID號或者左側二維碼掃描圖標掃描機器設備上二維碼，可以快速的搜索到所需設置查看的機器。

上層每個菜單欄中將該狀態下的機器顯示在下端，這樣可以迅速找到處于何種狀態下的機器設備有多少臺，便于維護管理。

下層顯示狀態下售賣機，選擇所需要查看或設置的機器，便可進入該售賣機的狀態信息頁面。

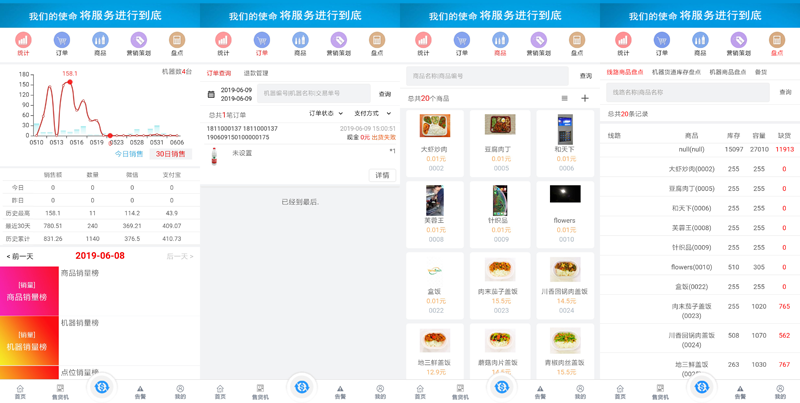

5.1.3售賣記錄介紹

此頁面有頂層有銷售統計、訂單管理、商品設置、營銷策劃、盤點五個選擇性菜單欄。

銷售統計：銷售金額銷售數據以線性圖表展示在此頁面，并提供微信，支付寶的銷售記錄，以及每日銷售的最高記錄。

訂單管理：查看一段時間內的訂單數以及訂單詳情。

商品設置：在此頁面可以修改商品信息，商品價格設置，商品編碼設置，增加商品種類，對已有的商品進行修改。

盤點：查看商品的庫存情況。

5.1.4“警告”菜單欄介紹

自動檢測售賣運行情況，將售賣機各功能部分運行情況反饋在此頁面。

5.1.5“我的”菜單欄介紹

個人信息設置，售賣機點位，銷售線路設置，商戶設置，以及APP登錄密碼設置，賬戶銷售金額可在此提現。

5.2售賣機運營維護介紹

5.2.1售賣機狀態查看

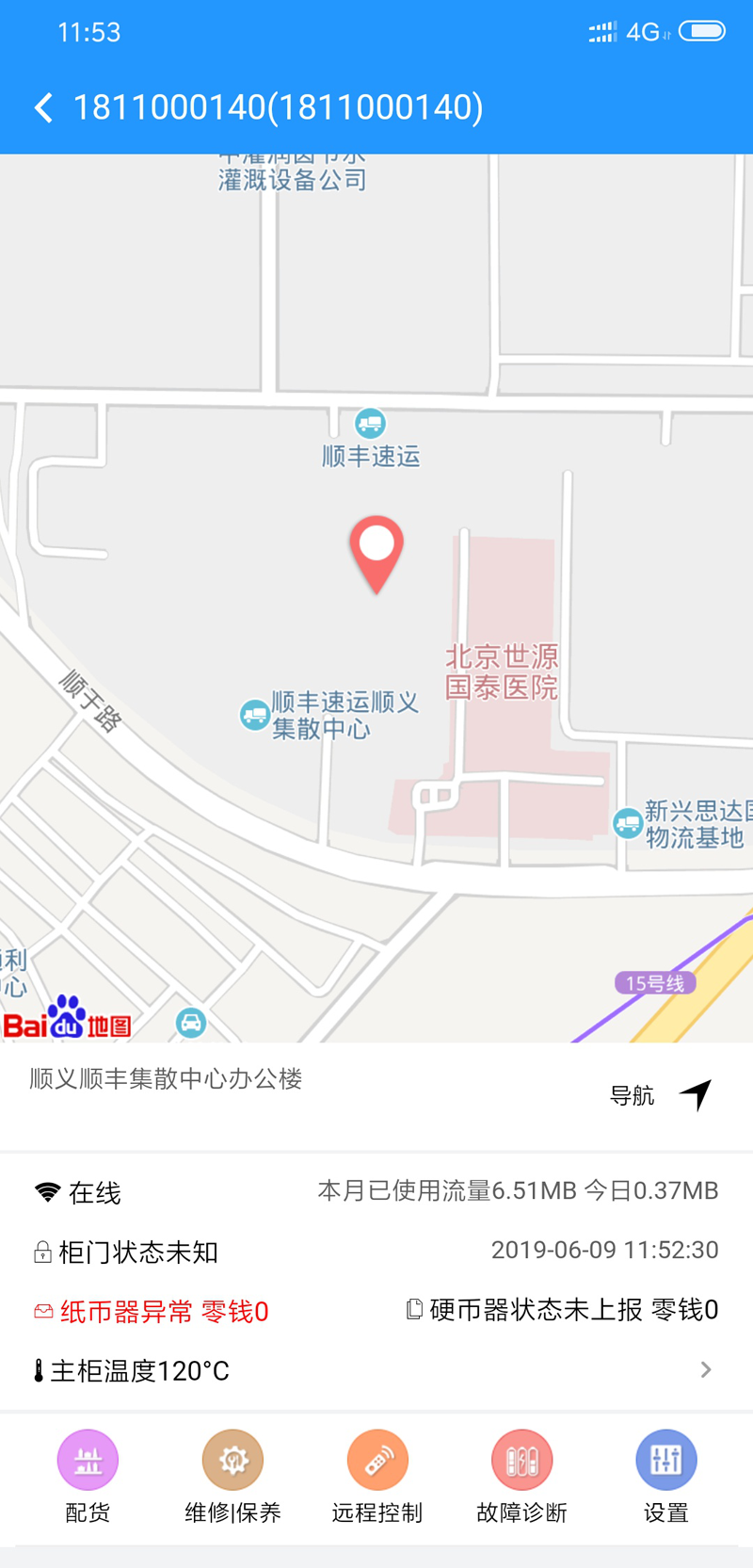

在微超管家APP首頁右上角掃描機器二維碼或者售賣機菜單中選擇所需查看的售賣機，進入此頁面。

此頁面上可以顯示機器置放地點，查看聯網情況，流量使用情況，售賣機機柜門打開關閉情況，查看當前售賣機機箱內溫度。

點擊主柜溫度，可以查看不同時刻機箱內溫度變化情況。

下層菜單欄可對機器進行設置，下層菜單欄分別有配貨、維修保養、遠程控制、故障診斷、設置。

5.2.2貨道商品設置

在售賣機狀態頁面選擇配貨菜單欄，進入貨道信息設置頁面。

頂層左上角顯示機器編碼和名稱，右上角可以一鍵滿貨設置。

貨道出現卡貨故障時，頁面上層出現紅色的提示貨道故障的字體，點擊清除便可對故障進行清除。

售賣機每層的貨道的數量、貨道商品價格、商品編碼、庫存數、庫存容量顯示在頁面中。

點擊貨道便可對貨道進行商品設置，庫存設置。

6藍牙APP介紹

藍牙APP可以對售賣機進行測試和設置，故障診斷、故障清除，溫控儀設置等等。

售賣機開門時，藍牙APP才能檢測搜索到機器藍牙。

6.1藍牙APP登錄介紹

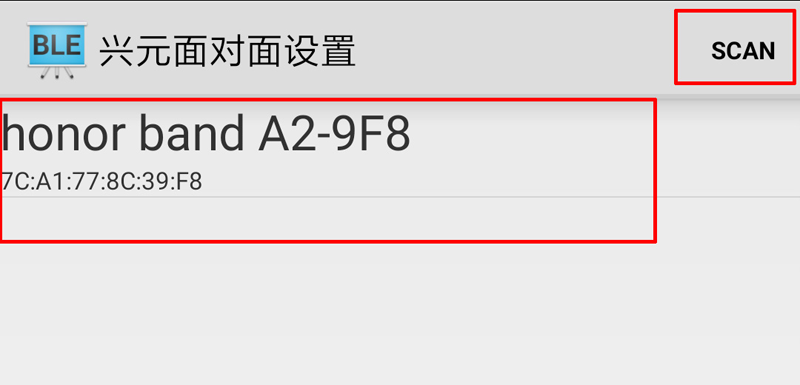

登錄連接頁面點擊右上角“SCAN”搜索設備藍牙，機器藍牙名稱為機器ID號，點擊便可進入功能設置界面。

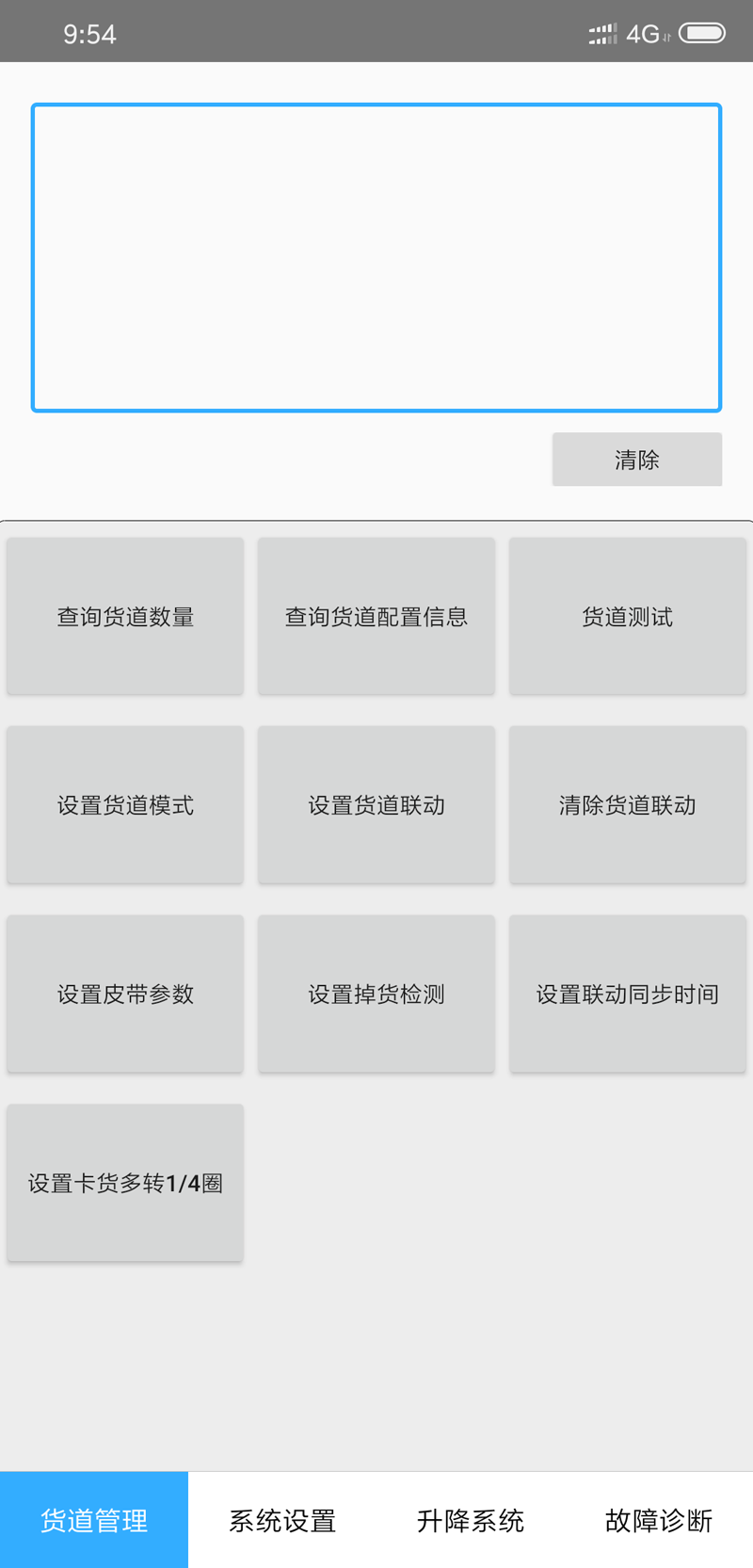

6.2貨道管理

在貨道管理中對貨道進行測試和設置；

查詢貨道數量：點擊查詢貨道數量，則上方顯示機柜數、機柜號、正常貨道數、電機短路數量。

查詢貨道配置信息：點擊查詢貨道配置信息，輸入需要查詢的貨道號，則上方顯示貨道價格、庫存、容量、商品編碼、貨道模式、出貨檢測、卡貨設置、卡貨轉1/4圈。

貨道測試：點擊貨道測試，輸入所需測試的貨道號，點擊確定，如該貨道動作正常，則提示正常，反之則提示貨道異常或不存在。

貨道模式設置：點擊貨道模式，輸入所需測試的層號，選擇貨道模式（彈簧模式、皮帶模式、掛鉤模式），點擊確定即設置成功。

設置貨道聯動：點擊貨道聯動，輸入起始貨道號，輸入終止貨道號，點擊確定。單獨一個電機控制下的皮帶或彈簧組成稱為一個貨道，對于一些商品需要幾個貨道才能放下，此時需要設置貨道聯動，使得兩個或三個貨道同時轉動，聯動后的貨道號為該組第一個貨道的貨道號。

清除貨道聯動：點擊清除貨道聯動，即可清除聯動貨道。

設置皮帶參數：點擊設置皮帶參數，輸入貨道號，輸入超時時間，輸入停止時間，點擊確定。皮帶檢測設置中，超時時間是指當光檢未檢測到商品時，貨道動作的時間，參考值9000，具體參數值，根據商品而定；停止時間是指光檢檢測到商品后，貨道動作的時間，參考值2000，具體參數值，根據商品而定；皮帶檢測設置用來確定商品傳輸?shù)缴蹬_(tái)的位置，彈簧貨道不用做此設置。

設置掉貨檢測：點擊掉貨檢測，可以選擇整層設置和整機設置。開啟掉貨檢測后，購買商品時，如未檢測到商品掉落，則該貨道不能繼續購買，提示貨道卡貨。

設置聯動同步時間：點擊設置聯動同步時間，選擇設置模式，輸入貨道號/層號/機柜號（主機機柜號為0），輸入聯動同步時間，此設置只用于彈簧貨道。

設置卡貨多轉1/4圈：點擊設置卡貨多轉1/4圈，選擇單個設置或整層設置或整機設置，此設置用于彈簧貨道，當彈簧貨道旋轉一圈之后，光電檢測未檢測到有商品掉落，則彈簧貨道多轉1/4圈。

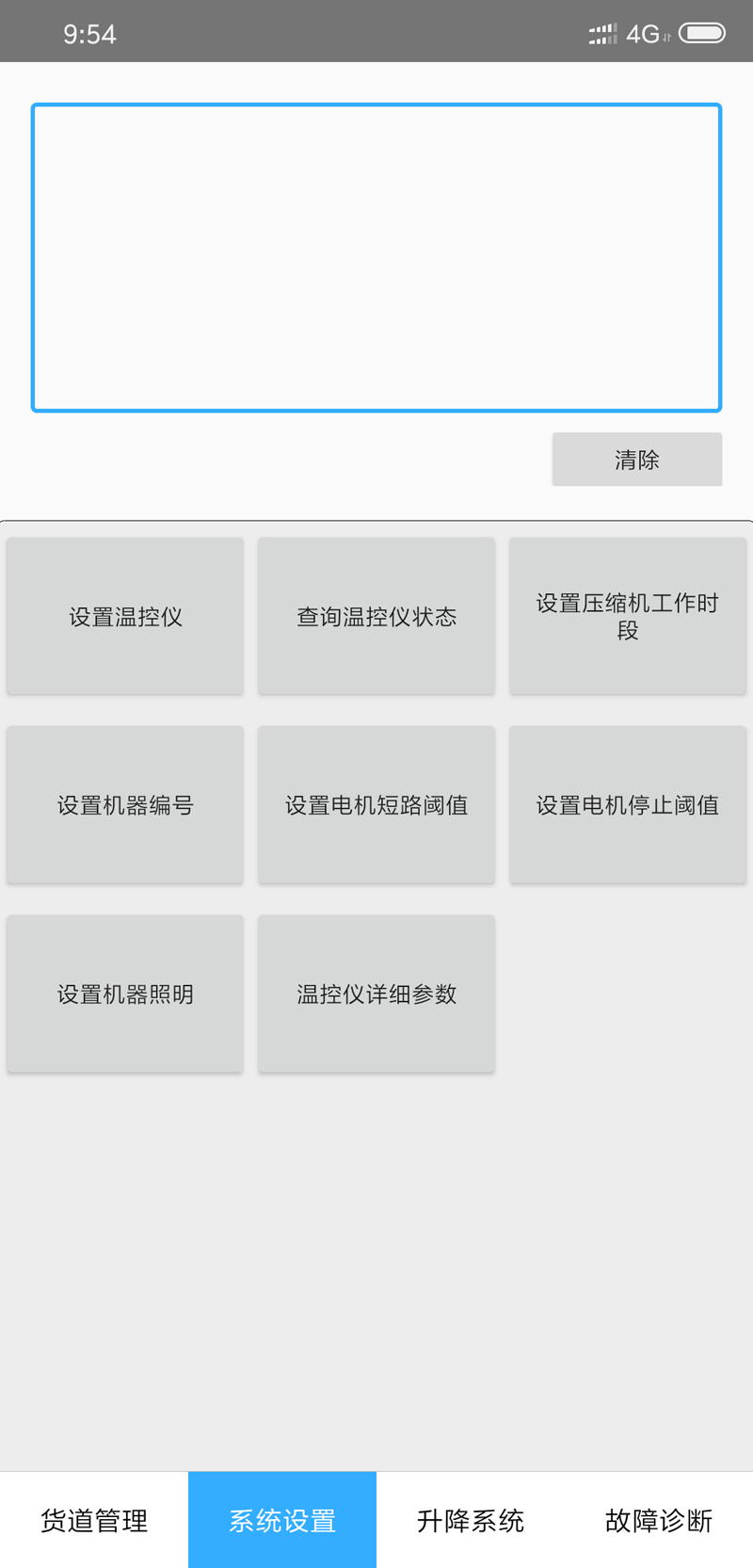

6.3系統設置

設置溫控儀：點擊設置溫控儀，輸入控制溫度，選擇工作模式。溫控儀工作模式選擇有制冷模式、制熱模式、恒溫模式、關閉溫控儀模式，設置溫控儀時，根據商品最佳儲存溫度來設置。

查詢溫控儀狀態：點擊查詢溫控儀狀態，則溫控儀狀態信息顯示在上層。

設置壓縮機工作時段：點擊設置壓縮機工作時段，輸入工作時段起始點，輸入工作時段終止點，設置完成之后，壓縮機只有在這個工作時間段才能工作。其余時間壓縮機處于關閉狀態。

設置機器編碼：點擊設置機器編碼，輸入機器編碼，輸入驗證碼，點擊確定。將隨機碼發送給業務員或售后人員，就可以獲取驗證碼。

設置電機短路閾值：點擊設置電機短路閾值，輸入數值。

設置電機停止閾值：點擊設置電機停止閾值，輸入停止閾值，此設置只用于彈簧貨道。

設置機器照明：點擊設置機器照明，輸入起始時間，輸入截止時間，機器在此時間段開啟照明。

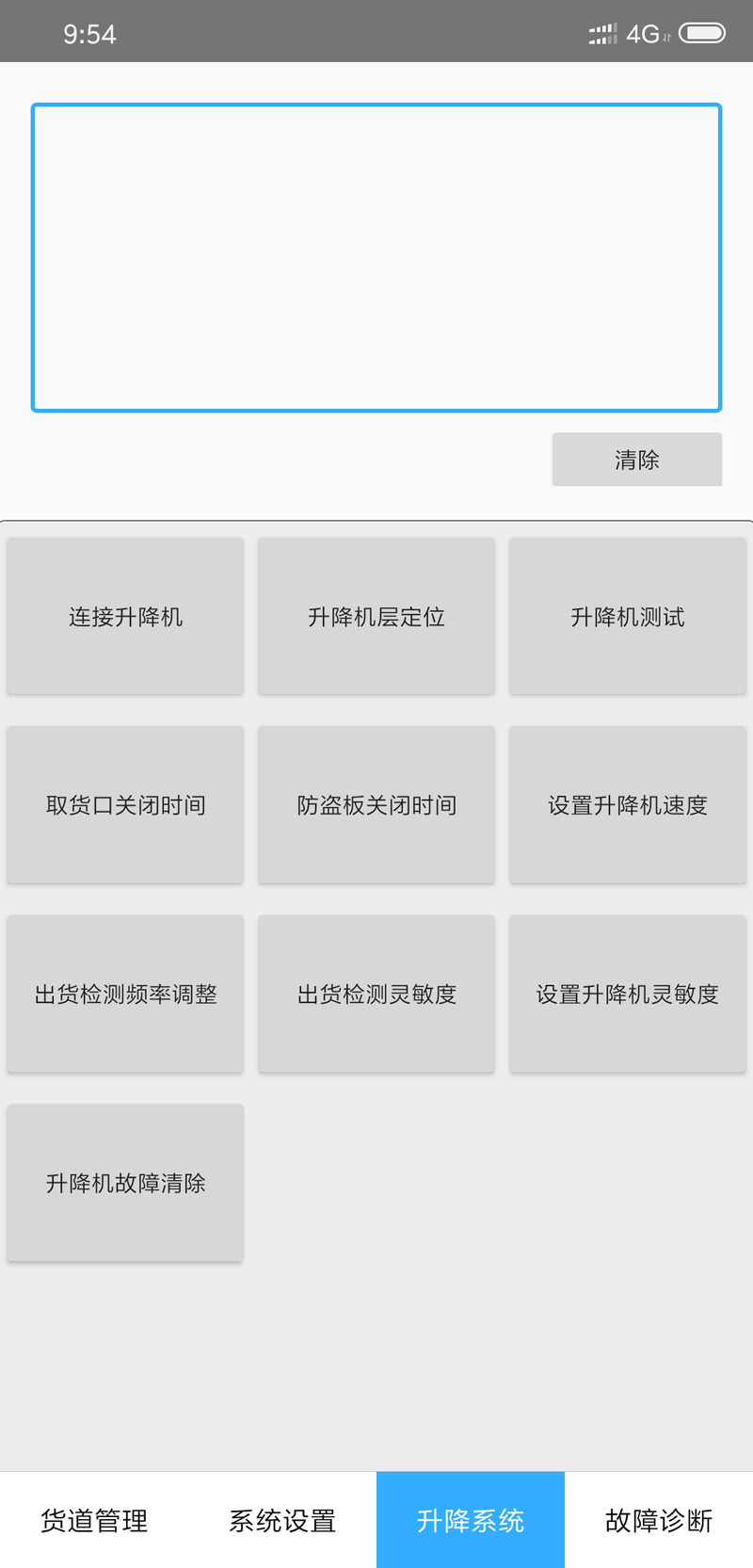

6.4升降系統

連接升降機：點擊連接升降機，選擇啟用或不啟用，如機器有升降機，則選擇啟用。

升降機層定位：點擊升降機層定位，輸入定位層號，輸入定位脈沖數，售賣機貨道層號以貨道號的十位數命名。

升降機測試：點擊升降機測試，輸入層號，輸入測試次數，測試時升降機運行到指定的層，然后在從指定的層回到原點，升降機測試時，可以判斷升降機運行過程是否正常。

取貨口關閉時間：點擊取貨口關閉時間，輸入取貨口關閉時間，取貨口關閉時間是指購買商品時升降機降到底部等待設定時間值，檢測升降機內是否有商品，無商品則關閉取貨口，有商品則隔3s檢測一次。

防盜板關閉時間：點擊防盜板關閉時間，輸入關閉時間，防盜板關閉時間短，防盜板關閉時行程變短，防盜板關閉時間長，防盜板關閉時行程變長。

設置升降機速度：點擊設置升降機速度，輸入升降機速度值，升降機速度值調節升降機運行過程中的速度。

出貨檢測頻率調整：點擊出貨檢測頻率調整，將自動調整出貨檢測頻率，此設置應用于有升降機的機器

出貨檢測靈敏度：點擊出貨檢測靈敏度，輸入出貨檢測靈敏度，靈敏度越大越不靈敏，越小越靈敏，此設置用于有升降機的機器。

設置升降機靈敏度：點擊設置升降機靈敏度，輸入靈敏度，靈敏度越大，升降機收到外力阻力時，越容易報故障。

升降機故障清除：點擊升降機故障清除，便可清除升降故障。

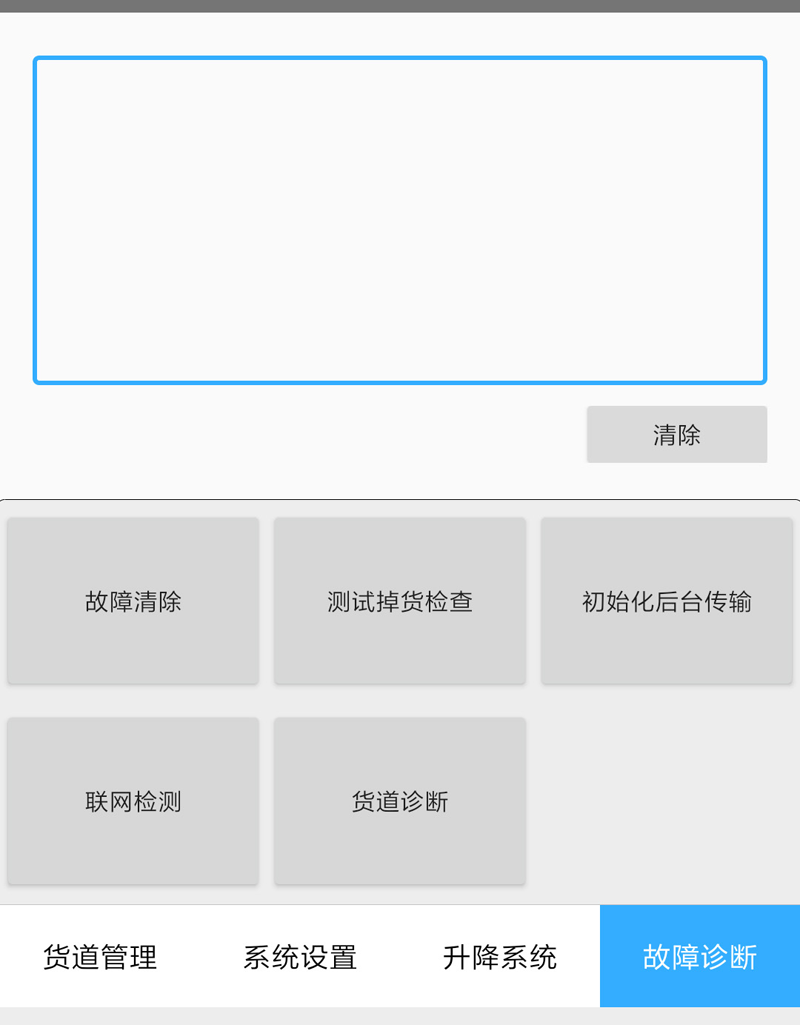

6.5故障診斷

故障清除：點擊故障清除，彈出故障發生的窗口，點擊清除有故障的項。

測試掉貨檢查：點擊測試掉貨檢查，自動測試顯示成功為正常，手動檢測時，取貨口無物體掉落，則為手動檢測失敗，取貨口有物體掉落時，則顯示手動檢測成功。

初始化后臺傳輸：點擊初始化后臺傳輸，輸入密碼，點擊確定，將初始化主板與后臺傳輸。

聯網檢測：點擊聯網檢測，將檢測機器是否聯網。

貨道診斷：點擊貨道診斷，輸入需要診斷的貨道編號，點擊確定，該貨道的狀態信息將在上方顯示。

7設備維護

1、自動售貨機外表

在每次補充商品時，機器有灰塵，可用干布擦拭。較臟時，則用醮有溫水或中性洗滌劑的布擦干凈。去污時，請勿使用稀釋劑、揮發油、溶劑、強堿性洗滌劑等化學藥品，否則可能腐蝕涂漆和塑料件或產生龜裂。

2、取貨斗

每次上貨補充商品時，請將取貨斗的出貨門打開，用抹布把微波爐里擦拭干凈，較臟時，則用醮有溫水或中性洗滌劑的布擦干凈。

3、散熱出風口

每次上貨補充商品時，請留意下自動售貨機背后散熱出風口是否通暢，有灰塵、毛屑等需及時清理，否則影響制冷效果。

4、售貨機內部

每次上貨時，請將貨架清理一次，售貨機使用時間長了，貨架上的氣味會很難聞，甚至?xí)躺?xì)菌，可用軟布醮上清水或洗潔精擦洗，再醮清水將洗潔精拭去。

5、貨道滑道

為使上貨補貨方便，請定期對滑輪及固定軸加潤滑油，減少摩擦阻力。

6、電機傳輸軌道

為使售賣機動作順暢，延長使用壽命，請定時在電機傳輸軌道上加固態潤滑油，減少摩擦阻力。

8常見故障處理

1、設備不通電

故障原因：1）電源插頭沒有正確連接；2）電源線斷掉；3）漏電保護器開關沒有合上。

處理方法：1）正確連接電源線；2）更換電源線；3）打開漏保開關。

2、出貨異常

故障原因：1）齒輪盒故障；2）皮帶損壞；3）貨道線接觸不良。

處理方法：1）更換齒輪盒；2）更換皮帶；3）檢查線路；4）其他原因請致電售后。

3、商品已傳送到升降臺或掉入取貨斗里，但未購買成功，提示卡貨

帶升降機：

故障原因：1）光電檢測靈敏度減小。

處理方法：1）在藍牙APP中點擊出貨頻率調整；2）在藍牙APP中點擊出貨檢測靈敏度調整，輸入出貨檢測靈敏度，靈敏度越大越不靈敏，越小越靈敏。

非升降機：

故障原因：光電檢測靈敏度變?nèi)酢?/p>

處理方法：找到取貨斗左側光電檢測發射板上十字微調旋鈕，逆時針旋轉90度，再在藍牙APP中測試出貨檢測，直到調到最佳狀態。

4、出貨時，第二件商品傳送到升降臺或第二件商品傳送一半，光電檢測到有商品，能繼續出貨

故障原因：更換成小尺寸的商品。

處理方法：售賣商品如需更換不同尺寸商品時，需要進行皮帶檢測設置，打開藍牙APP，在貨道管理中選擇設置皮帶參數，輸入該貨道，輸入超時時間、停止時間（時間數值參考同類商品貨道的數值）點擊保存，該貨道放入兩個或兩個以上需更換的商品，對該貨道進行購買，觀察商品傳輸?shù)缴蹬_(tái)的位置，根據傳送的位置，對停止時間進行增加或減?。ㄒ栽黾踊驕p小500作為微調）傳送的比較多則減小停止時間，反之增加停止時間。

5、購買界面提示卡貨

故障原因：此貨道之前出現卡貨。

處理方法：1）打開微超管家APP，進入該機器配貨頁面，點擊卡貨到一鍵清除即可；2）打開藍牙APP選擇故障診斷，點擊故障清除，清除卡貨故障即可。

6、制冷效果不佳或不制冷

故障原因：1）制冷開關未開啟；2）溫控儀設置不正確；3）通風不佳；4）陽關直射。

處理方法：1）啟動制冷開關；2）重新設置溫控儀參數；3）更換地點或促使通風；4）更換地點或避免陽關直射，遠離熱源。

7、網絡異常

故障原因：1）天線擺放位置不佳或天線未插好；2）流量卡失效；3）機器ID設置不正確。

處理方法：1）更換天線擺放位置或檢查天線接線；2）更換流量卡；3）重新設置機器ID號；

如果機器斷電重啟又能聯網，等一段時間又不能聯網，很有可能是卡片和GPRS卡槽接觸不良，或者卡片質量不好，請更換卡片。

8、機器能聯網，但二維碼生成失敗

故障原因：1）機器編號是否錯誤；2）是否綁定到了商戶；3）后臺沒有配置微信或者支付寶收款。

處理方法：1）查看售賣APP 的機器編號是否錯誤；2）登錄售貨機管理平臺，在機器狀態監控那里查看是否有這個機器；3）登錄售貨機管理平臺，在商戶管理那里配置支付寶和微信，支付寶和微信都要實名認證。

9售后服務與政策
